Bromsar

ROBA-stop®-M från Mayr är en prisvärd elektromagnetisk allround säkerhetsbroms, lämplig för de flesta applikationer där efterjustering av bromsmoment inte är nödvändig. Den levereras förinställd på önskat moment, är enkel att montera och underhållsfri.

I enkelt utförande klarar ROBA-stop®-M 1 600 Nm, och den finns även som dubbelversion med mellanfläns. Kapslingen är IP54 eller IP65, och det finns flera tillvalsmöjligheter som tacho, hand release och fläns.

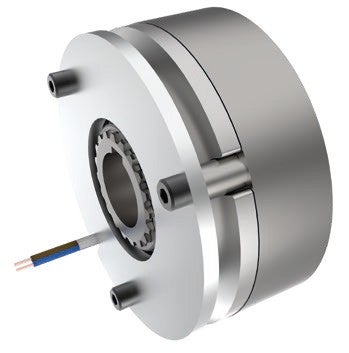

ROBA®-servostop från Mayr är en elektromagnetisk säkerhetsbroms för servomotorer. Den är fjäderpåverkad och stängd i strömlöst läge, så att den ger bromsmomentet även vid nödstopp, strömavbrott eller när matningen bryts. Bromsen är lätt och snabb vid den magnetiska manövreringen.

Serien finns i tre utföranden. Classic monteras i servomotorns A- eller B-lagersköld och har nominellt bromsmoment 1,5–100 Nm. Lean är en smalare serie för samma montage, med 0,31–11,5 Nm. Cobot är gjord för lätta robotar och har 0,23–9 Nm.

ROBA®-topstop från Mayr är ett bromssystem för vertikala eller direktdrivna axlar, med integrerad funktionsövervakning. Det är enkelt att eftermontera på befintliga axlar.

Bromsen finns som enkelkretsbroms och även i tvåkretsutförande för högsta säkerhetsklass. I tvåkretsbromsen styrs varje krets separat elektriskt. Med tillhörande diagnos och provning kan en Performance Level enligt DIN EN ISO 13849 uppnås. Enkelkretsbromsen finns också med integrerad axelkoppling ROBA®-ES.

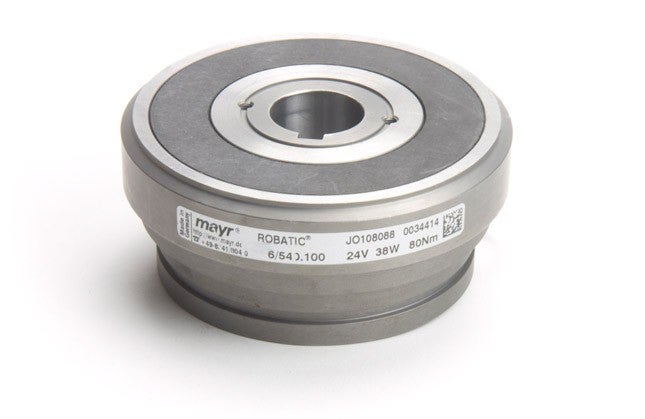

Robatic, Roba-quick och Roba-takt från Mayr är kompakta elektromagnetiska enheter i tre olika typer: koppling, broms eller kombinerad kopplings- och bromsenhet. Gemensamt är att de, till skillnad från ROBA-stop®-serien, kopplar eller bromsar när strömmen slås på.

Roba-takt-enheten är en integrerad modul med kylfläns. IEC-fläns och hålaxel finns som alternativ. Säkerhetsbromsarna i ROBA-stop®-serien fungerar tvärtom.

ROBA-linearstop® hydraulisk hållbroms från Mayr klämmer glappfritt, med exakt position, kring en stång via en fjäderuppspänd mekanism. Bromsen frigörs via hydraulik, med ett tryck på 60–75 bar.

Den är lämplig som hållbroms och nödbroms, och den nominella bromskraften är 10 000–50 000 N. Bromsen har typbeteckningen 380.0__.0. ROBA-linearstop® finns också i pneumatiska utföranden, som frigörs vid 4–6 bar.

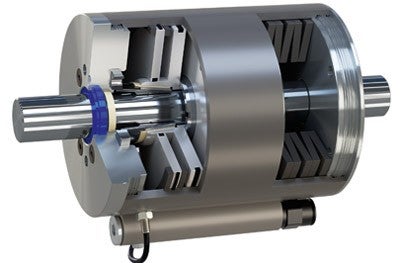

ROBA-linearstop® pneumatisk hållbroms från Mayr klämmer glappfritt, med exakt position, kring en stång via en fjäderuppspänd mekanism. Bromsen frigörs via pneumatik, med ett tryck på 4–6 bar.

Den är lämplig som hållbroms och nödbroms, och har typbeteckningen 381.0__._. Med samma tryck frigörs också ROBA-linearstop® pneumatisk dynamisk broms.

ROBA-linearstop® pneumatisk dynamisk broms från Mayr klämmer glappfritt, med exakt position, kring en stång via en fjäderuppspänd mekanism. Bromsen frigörs via pneumatik, med ett tryck på 4–6 bar.

Den är lämplig för dynamisk inbromsning och som nödbroms. Följs de angivna tekniska föreskrifterna klarar den mer än 20 000 dynamiska inbromsningar, och den är testad av TÜV SÜD. Den nominella bromskraften är 450–40 000 N och typbeteckningen 381.1__._.

ROBA-linearstop® elektromagnetisk hållbroms från Mayr klämmer glappfritt, med exakt position, kring en stång via en fjäderuppspänd mekanism. Bromsen frigörs elektromagnetiskt via likström.

Den är lämplig som hållbroms och nödbroms, och den nominella bromskraften är 70–17 000 N. Bromsen har typbeteckningen 3820.0.__._. Samma klämprincip finns i ROBA-linearstop® som frigörs hydrauliskt eller pneumatiskt.

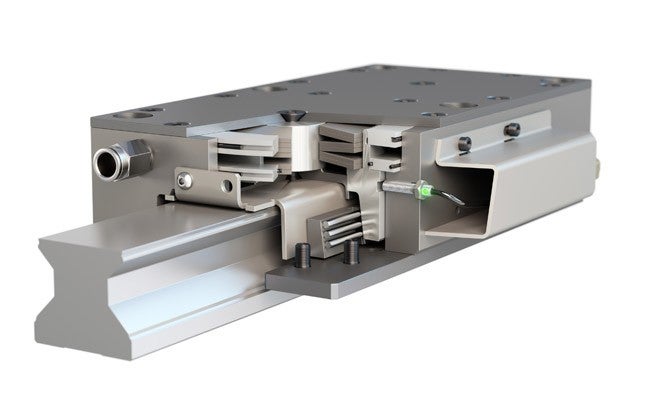

ROBA-guidestop® från Mayr är en hållbroms i hydrauliskt eller pneumatiskt utförande. Den klämmer glappfritt, med exakt position, kring en rull- eller kulskenstyrning via en fjäderuppspänd mekanism. Bromsen öppnas med tryck, och när trycket uteblir fungerar den som säkerhetsbroms.

Den hydrauliska varianten finns i storlek 35, 45, 55 och 65, och den pneumatiska i storlek 25–65. Glidhastigheten är högst 2 m/s. Bromsen levereras monterad och inställd på den hållkraft som anges i beställningen.

Bromsen har ingen styrande funktion och används tillsammans med vagnarna på skenan.

ROBA-stop®-S från Mayr är en elektromagnetisk säkerhetsbroms för riktigt tuffa miljöer, med IP67 och fullt korrosionsskydd. Den är förberedd för tacho. I normal drift arbetar den som hållbroms, och vid nödstopp eller strömavbrott tar den upp toppbelastningar med högt friktionsarbete.

Bromsen finns i storlek 8, 9, 10 och 11, med bromsmoment 100, 200, 400 och 800 Nm. Huset är i ett stycke gjutjärn med integrerad kopplingslåda. En inbyggd likriktare gör att bromsen kan anslutas till växelström, och den kan användas både vertikalt och horisontellt.

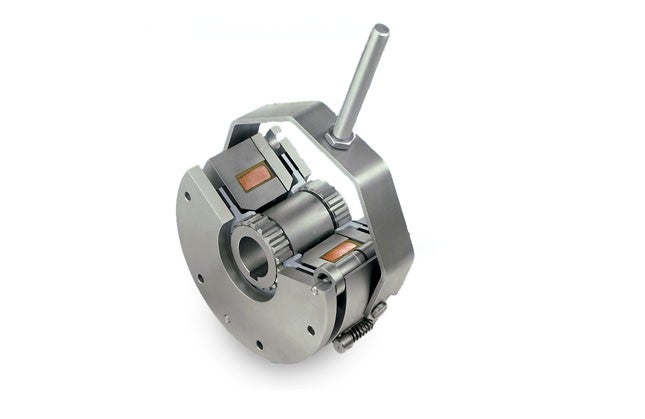

ROBA-stop®-Z från Mayr är en säkerhetsbroms med två bromskretsar, och dubbelrotorkonstruktionen gör den mycket kompakt. Driften är patenterat tyst. När spolen är strömlös pressar tryckfjädrarna isär spolhus och ankarskiva, och båda rotorerna bromsas.

Varje bromskrets överför 50 % av bromsmomentet. Bromsen finns i sex storlekar, från storlek 60 med 70 Nm (2×35 Nm) till storlek 2000 med 2 380 Nm (2×1 190 Nm). Den är lämplig för till exempel hissar, kranar, lyftdon och även teater- och scenapplikationer.

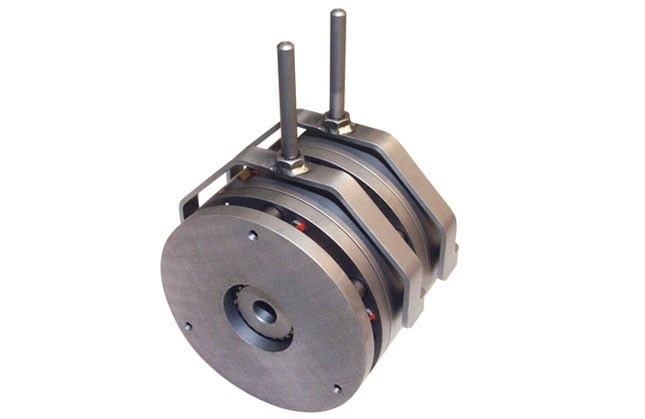

ROBA-stop®-silenzio från Mayr är en tyst och underhållsfri säkerhetsbroms. Den klarar upp till 2×1 800 Nm och är godkänd enligt BGV C 1/EN81/DIN56925, 56921-11. När strömmen slås av, vid strömavbrott eller vid nödstopp håller den säkert i varje läge.

Bromsen finns som enkelkretsbroms och som tvåkretsbroms, där två oberoende bromskroppar ger hög driftsäkerhet. Tvåkretsbromsen har en mycket kort byggdlängd. Serien har tolv storlekar i olika utföranden.

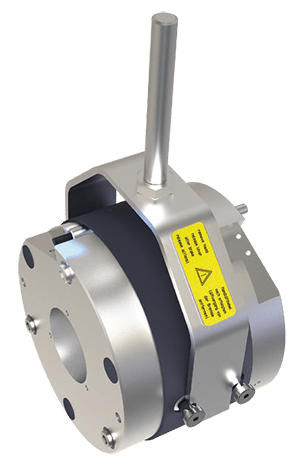

ROBA-stop®-stage från Mayr är en ljuddämpad, kompakt och underhållsfri säkerhetsbroms, med redundans utan att dubbla bromsmomentet. Det är en elektromagnetisk broms där tryckfjädrar i spänningslöst läge pressar mot två ankarskivor. Vid strömavbrott eller nödstopp sker inbromsningen mjukt och kontrollerat.

Bromsen finns i sex storlekar, från storlek 8 med högst 16 Nm till storlek 200 med högst 365 Nm. Varje storlek kan beställas med maximalt, reducerat eller minimalt bromsmoment. Spolspänningen är 24 eller 207 V DC.

ROBA-diskstop® från Mayr är en elektromagnetisk säkerhetsbroms för stora bromskrafter, och den är effektiv och tyst. I strömlöst läge pressar tryckfjädrar ankarskivan mot bromsskivan, som hålls mellan friktionsbeläggen.

Bromsen finns i storlek 6–10. I prestandaoptimerat utförande ger storlek 6 en bromskraft på 3 232 N och storlek 8 4 890 N. Storlek 10 ger 11 182 N. Den har mekanisk och elektrisk urkoppling. ROBA-diskstop® uppfyller EN 81 när två eller fler bromsar används.

ROBA-twinstop® har två oberoende bromsar i en och används till exempel i hissar. Det är en rektangulär säkerhetsbroms med två bromskretsar bredvid varandra, vilket ger en mycket kort byggdlängd. När strömmen bryts stänger båda kretsarna med fjäderkraft.

Kompaktutförandet finns i storlek 125, 180 och 225 och i storlek 600, 800 och 1000. Storlek 125 har nominellt bromsmoment 2×125 Nm och storlek 180 2×180 Nm. Bromskretsarna kan kopplas och kontrolleras var för sig, och bromsen är nästan ljudlös tack vare Mayrs patenterade ljuddämpning.
