Kopplingar

Hucos universalkopplingar är axelkopplingar med generös radiell kompensation. De är axiellt styva och är därför lämpliga för olika tryck- och dragapplikationer. Kopplingarna används bland annat till enkodrar, resolvrar, tacho och doseringspumpar.

Oldham är robust och passar de allra flesta applikationer. Den är uppbyggd av två nav och en momentskiva och klarar upp till 44 Nm. Uni-lat är glappfri och avsedd för lätta drifter upp till 3,5 Nm, med generös vinkel- och radiell kompensation.

Klokopplingar av typen ROBA-ES från Mayr används i applikationer som kräver vibrationsdämpning, hög precision och underhållsfri drift. Med elastiska element i olika hårdheter erbjuder de vridstyvhet samtidigt som de kompenserar för axelfel. Deras slitagebeständiga design ger en lång livslängd även i krävande miljöer.

Lagerförda klokopplingar är i aluminium med klämnav som standard, och lagerförs i storlek 14 till 38. Som alternativ kan de levereras med kilspår. ROBA-ES har en utbytbar elastomerkrans och monteras enkelt med plug-in.

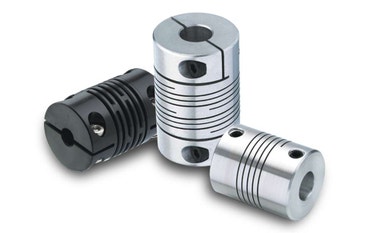

Hucos spiralspåriga kopplingar är flexibla kopplingar för många användningsområden. De ger låg lagerpåkänning och relativt höga vridmoment, upp till 140 Nm. I balanserat utförande klarar de upp till 30 000 rpm.

Multi-Beam har en 3-spårig design och finns för axeldiametrar från 1 till 38 mm. Single-Beam är en lite enklare koppling, för mindre krav på vridstyvhet och mindre känsliga lager. Step-Beam har radiella slitsar som ger en kombination av god vridstyvhet och böjlighet.

Bälgkopplingar från Huco och Mayr är axelkopplingar med höga prestanda. De erbjuder olika kombinationer vad gäller styvhet, radiell kompensation och axiell rörelse. De används bland annat till servodrifter, pulsgivardrifter, scanners och positioneringsutrustningar.

Smartflex är en glappfri precisionsbälgkoppling för bland annat servo- och stegmotorer, och klarar upp till 700 Nm. Primeflex är delbar, med inbyggda mekaniska stopp, för moment upp till 120 Nm. Flex B är helt i metall och gjord för små drifter upp till 12,5 Nm.

Stållamellkopplingar används i applikationer som kräver en pålitlig och högpresterande axelförbindelse. Kopplingarna överför vridmoment på ett vridstyvt och spelfritt sätt, vilket säkerställer exakt kraftöverföring. De är konstruerade för att kompensera för axiella, vinklade och radiella förskjutningar, vilket skyddar systemkomponenter från onödiga belastningar. Den robusta och underhållsfria konstruktionen gör dem lämpliga för tunga laster och krävande miljöer.

Roba-DS lämpar sig även för stötiga drifter och kan fås med mellanaxel för anpassning av längd. Flex M är en membrankoppling för mindre drifter upp till 60 Nm.

Mario Ferri är ett italienskt familjeföretag som tillverkar kullänkar, länkaxlar och korslänkar. Med dessa kan ni ta upp vinkelavvikelser mellan två axlar, med enkel upp till 45° och dubbel upp till 90°.

De finns i diameter 16–95 mm, för axelhål 6–50 mm, och i stål, rostfritt och ytbehandlat. Beroende på kraftöverföring och hastighet finns glid- eller nållagrade att tillgå. Länkaxlarna finns i ett utdragbart utförande.

Elektromagnetiska kopplingar från Mayr kopplar i och ur sammanbindningen mellan två axlar, alternativt axel och fläns. I våra fjäderbelastade magnetkopplingar sker kraftöverföringen via friktion mellan belägg och rotorskiva, när rotorskivan attraheras av magnetfältet som skapas i spolen då strömmen slås på. Så fort strömmen bryts trycker fjädrar tillbaka rotorskivan, och kontakten mellan rotor och friktionsbelägg upphör.

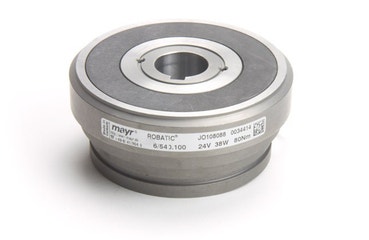

Robatic kopplar in drivningen när strömmen slås på och har korta i/ur-kopplingstider. Roba-takt är en stegframmatningsenhet för synkroniserad positionering. EAS SP/SM/ZR är pneumatisk eller elektromagnetisk, med reglerbart överlastmoment.

Mayrs tillbehör till kopplingar omfattar mekaniska och beröringsfria givare, switchar, likriktare och styrenheter. Det är användarvänliga produkter som gör att ni på ett enkelt sätt får ut mer av våra överlastkopplingar och bromsar.

Givare, likriktare och switchar finns för EAS-överlastkopplingar. Styrenheterna används för styrning och kontroll av EAS-Sp/Sm/Zr och ROBA-takt. Bland tillbehören för överlastkopplingar finns lägesbrytare som bryter strömmen till motorn, för minskat slitage på kopplingen. De finns i induktivt och mekaniskt utförande.

Bland våra friktionskopplingar används ROBA®-slirkopplingar som överbelastningsskydd för maskindrivningar med kedjehjul, kugghjul eller remskivor. De används där dyra och känsliga motorer, växellådor eller maskinkomponenter behöver skyddas mot överbelastning. Om en överbelastning uppstår slirar drivkomponenten och begränsar därmed vridmomentet.

ROBA-slip hubs är robust, exempelvis för kedjedrifter, och lämplig för höga vridmoment. Vari-tork är kompakt och avsedd för små drifter, i tre storlekar upp till 3 Nm. Roba-Contitorque är en överlastkoppling och broms som överför momentet kontaktfritt genom permanentmagneter.
