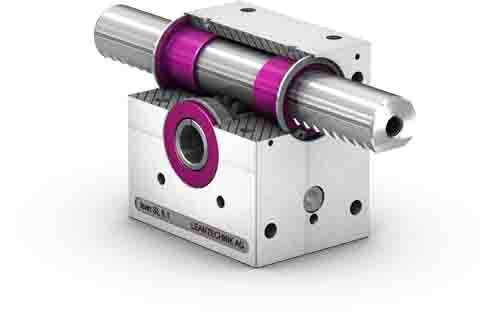

lean - SL

Lean SL från Leantechnik är kuggstångsväxlar för enkla och kostnadseffektiva lyftanordningar. Styrningen är enkel och lyfthastigheten medelhög.

Lyftkraft per storlek

Lyfthastigheten är upp till 0,6 m/s och accelerationen upp till 30 m/s² i alla storlekar. Den högsta lyftkraften skiljer sig däremot mellan storlekarna.

• SL 5.m: 300 N
• SL 5.0: 800 N
• SL 5.1: 2 000 N
• SL 5.2: 5 000 N
• SL 5.3: 8 000 N
• SL 5.5: 25 000 N

Glidlager och drivmoment

Verkningsgraden är 0,8 och temperaturbeständigheten upp till +100 °C. Vridmoment ökar friktionen i glidlagren, vilket ger lägre verkningsgrad och ökat slitage. Då krävs ett större drivmoment.

Lyftsystem med luftcylindrar

I ett av Leantechniks exempel är en luftcylinder ansluten till varje lean SL som används som primärväxel. Växlarna synkroniserar luftcylindrarnas kraft och rörelse, och i exemplet kan fyra gånger den högsta nominella kraften uppnås.

Axeltappar och kombinationer

Axeltappen finns i utförandena PW, ZA 1, ZA 2 och PFN, där ZA 1 och ZA 2 har stift och PFN kilspår. Lean SL och lifgo kan kombineras eller ersätta varandra, och de har samma tillbehör och identiska gränssnitt och mått.
