Linjärmotor med järnkärna

Våra linjärmotorer med järnkärna kommer från HIWIN och finns i två serier, LMSA och LMFA. Båda består av en forcer med järnkärna och en stator med permanentmagneter.

Forcer och stator

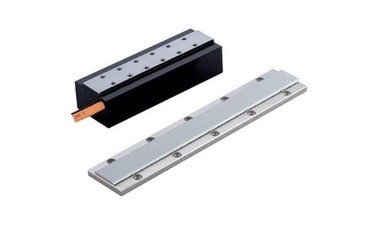

I LMSA är forcern den rörliga delen, med spolar och järnkärna, och statorn en platt del med stålplatta och permanentmagneter. Genom att montera ihop flera statorsektioner kan slaglängden skarvas efter behov, och flera forcers kan köras på samma stator.

LMSA med låg profil

LMSA är extremt kompakt och har låg profil. Den kontinuerliga kraften är 103–875 N och toppkraften 289–2 469 N. En hallgivarmodul finns som tillval.

LMFA med invändig vattenkylning

LMFA har invändig vattenkylning och en speciell elektromagnetisk och termisk design. Med vattenkylning är den kontinuerliga kraften 149–7 917 N, och toppkraften är 282–20 827 N. Serien är UL- och CE-certifierad, och slaglängden är obegränsad.

Glasskärning, laserbearbetning och PCB-borrning

Järnkärnemotorerna används brett, även i glasskärningsmaskiner, laserbearbetningsmaskiner och vid PCB-borrning. Andra användningsområden är SMT, AOI och aktiva massdämpare.
