Linjärmotorenheter

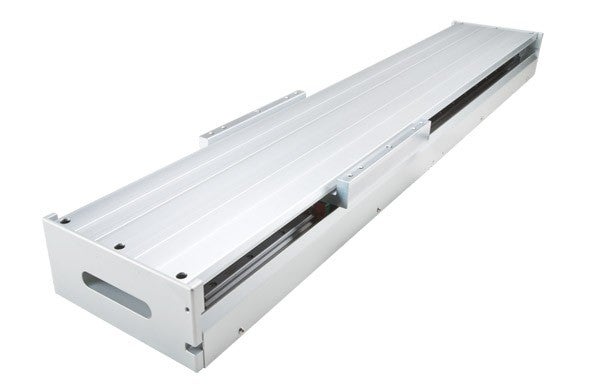

Linjärmotorenhet LMSSA från HIWIN är en ny generation prisvärda linjärmotorenheter, i jämförelse med linjärenheter som har mekaniska transmissioner med kulskruv-, kuggrem- eller kuggstångsdrift.

LMSSA finns med två typer av linjärmotorer. Ni kan välja motor med järnkärna för högre matningskrafter, eller motor utan järnkärna. Standardiserade slaglängder finns upp till 1 200 mm, och max slaglängd är 2,7 m.

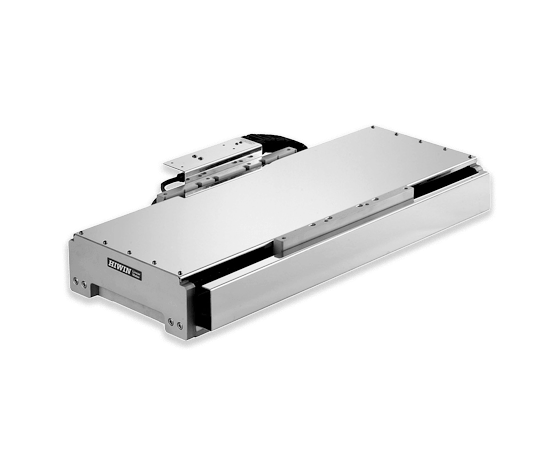

Linjärmotorenhet LMX1E-C från HIWIN är en komplett modul med inbyggd linjärmotor med järnfri kärna, samt linjärlager, mätskala och kablage. Den är lämplig för applikationer som kräver hög dynamik och/eller hög noggrannhet.

LMX1E-C kännetecknas av en låg inbyggnad och är helt utan kuggkraft (cogging). Slaglängden mäts med optisk eller magnetisk encoder, inkrementell eller absolut beroende på behovet. Enheten kan levereras i längder upp till 4 000 mm. Systerserierna LMX1L-S och LMX1L-SC har linjärmotor med järnkärna.

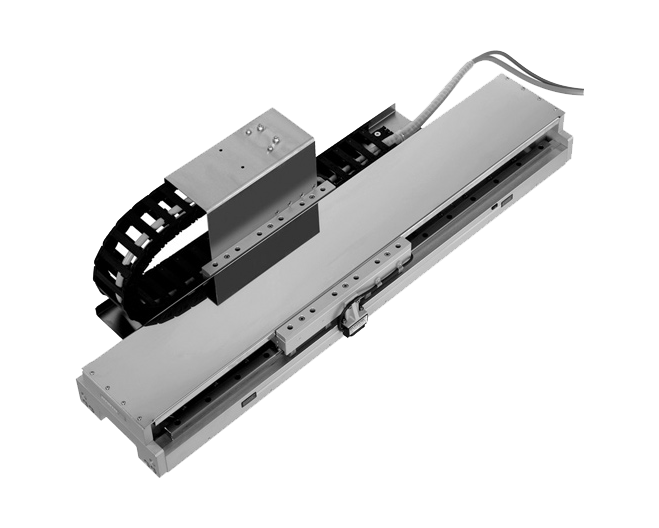

Linjärmotorenhet LMX1L-S från HIWIN är en komplett modul med inbyggd linjärmotor med järnkärna, samt linjärlager, mätskala och kablage. Den kännetecknas av en kompakt design med höga matningskrafter.

Max matningskraft är 2 850 N, och enheten kan levereras i längder upp till 4 000 mm. Som encoder finns optisk eller magnetisk, inkrementell eller absolut. Systerserien LMX1L-SC har forcern mellan dubbla statorer, vilket eliminerar dragningskrafterna på de inbyggda linjärlagren.

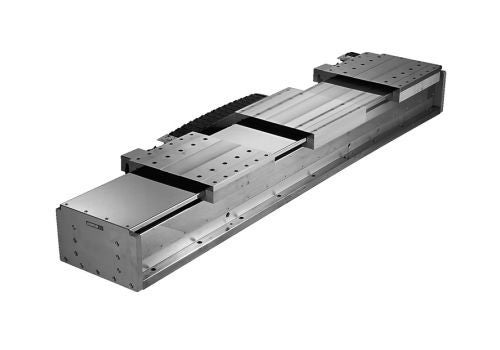

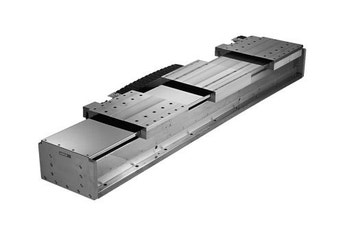

Linjärmotorenhet LMX1L-SC från HIWIN är en komplett modul med inbyggd linjärmotor med järnkärna, samt linjärlager, mätskala och kablage. Genom den speciella konstruktionen med forcern mellan dubbla statorer elimineras även dragningskrafterna på de inbyggda linjärlagren.

Enheten är utmärkt för höga matningskrafter, och max matningskraft är 2 850 N. Den kan levereras i längder upp till 4 000 mm. Systerserien LMX1E-C har linjärmotor med järnfri kärna och är helt utan kuggkraft (cogging).
