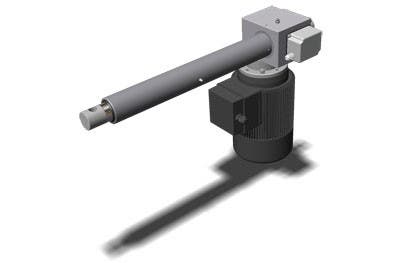

AV3 AC

MecVel anger kraft och hastighet för varje motorversion av AV3. Motorerna är i storlek IEC80 eller IEC90.

Trapetsskruv eller kulskruv

Med trapetsskruv går AV3 från 13 000 N vid 55 mm/s till 25 000 N vid 5 mm/s. Med kulskruv går den från 8 000 N vid 45 mm/s till 25 000 N vid 7 mm/s. Med enfasmotor är prestanda 20 % lägre än med trefasmotor.

Utförande och tillval

Kolvstången är av förkromat stål och ställdonet är smort med fett. Arbetstemperaturen är -10 till +60 °C och intermittensen S3 30 % (5 min) vid 30 °C. Gränslägesbrytare, potentiometer och encoder finns på begäran, och med gränslägesbrytare heter utförandena AV3-F och AV3-FCM.

Långa slag

Vid slaglängder över 500 mm finns risk för knäckning. Över 350 mm rekommenderar MecVel 50 mm extra slaglängd.
