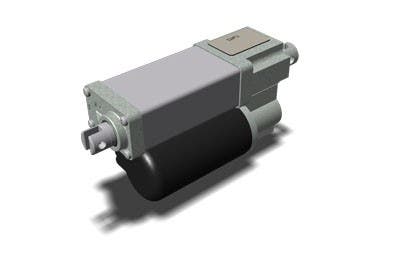

ALI1-P DC

ALI1-P har permanentmagnetmotor, dubbel snäckväxel och ACME-skruv med permanent fettsmörjning. MecVel anger arbetstemperaturen −10 till +60 °C och intermittent drift S3 30 % (5 min) vid 30 °C.

Sex versioner

Vid 24 VDC ger M01 1 200 N vid 16,5 mm/s, M02 1 550 N vid 11 mm/s och M03 2 000 N vid 8,3 mm/s. M04–M06 ger alla 2 500 N, vid 5,6, 2,8 respektive 0,9 mm/s. Vid 12 VDC är lasterna 20 % lägre och strömmen dubbelt så hög. För snabbare rörelser finns ALI1 , med max 90 mm/s.

Gränslägesbrytare och givare

Ställdonet ska inte köras mot sitt mekaniska ändläge. Gränslägesbrytare finns på begäran i versionen ALI1-PF, och pulsgivare finns också på begäran. Vid slag över 200 mm ska slaginställningen kontrolleras enligt MecVels anvisningar.
