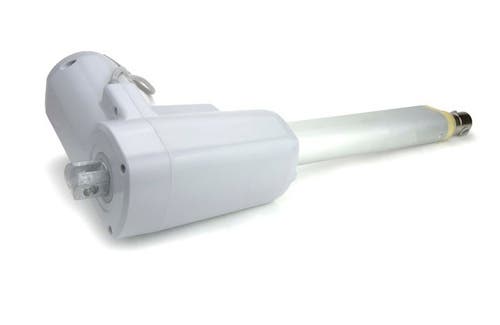

LAN 3A

HIWIN anger vikten 5,2 kg för LAN 3A vid 200 mm slag och arbetstemperaturen +5 till +40 °C. Intermittensen är 10 % för alla fyra modellerna.

Fyra modeller

Dragkraften är max 6 000 N för LAN3A-1 till LAN3A-3 och 5 000 N för LAN3A-4. Vid max last går LAN3A-1 3 mm/s och LAN3A-4 9,5 mm/s. Med den snabbare motorn 24Q går LAN3A-1 4,5 mm/s vid max last.

Mått för montage

Den indragna längden är slaget plus 220 mm vid slag under 200 mm, och slaget plus 260 mm vid 200–500 mm. Motorkabeln är 1 000 mm, och kompatibla styrenheter är LAK6B och LAK2J.

Tillval

Som tillval finns bland annat potentiometer, MR-givare för positionsåterkoppling och säkerhetsmutter. Mekanisk snabbfrikoppling finns för tryck, och då är drag inte tillåtet.
