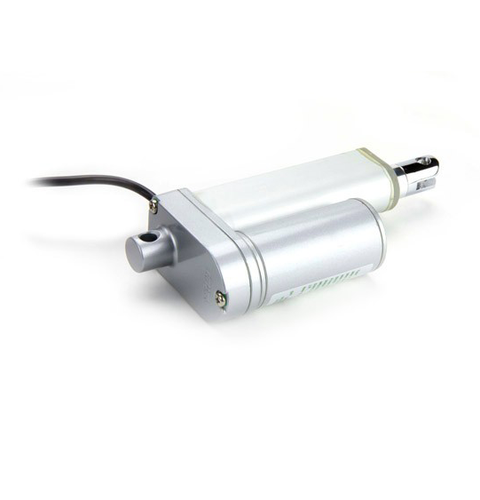

LAS 3

HIWIN anger vikten 1,27 kg för LAS 3 vid 200 mm slag och arbetstemperaturen +5 till +40 °C. Intermittensen är 10 %.

LAS3-1 eller LAS3-2

LAS3-1 har max 1 200 N i både tryck och drag, 800 N hållkraft och 8 mm/s vid max last. LAS3-2 har 600 N i tryck och drag, 300 N hållkraft och 16 mm/s vid max last.

Positionsåterkoppling

LAS 3 finns med potentiometer på 10 kΩ eller med hallgivare, där PNP är standard. Hallgivaren ger 0,3175 mm per puls för LAS3-1 och 0,635 mm per puls för LAS3-2.

Mått och tillval

Den indragna längden är slaget plus 146 mm, och med potentiometer slaget plus 154 mm. Som tillval finns bland annat bakre fäste vridet 90°, stångände med platt anslutning och extern reedbrytare.
