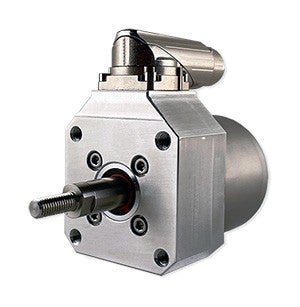

liteECO® LE-BASE

Med teleskoputförandet, som ger lång slaglängd i förhållande till byggmåttet, blir platsbesparingen upp till 80 % jämfört med alternativa elektromekaniska ställdon. LE-BASE passar för linjära rörelser i till exempel produktionslinjer, verktygsmaskiner eller förpackningssystem.

Skruv och givare

Ställdonet finns med trapetsgänga eller högstigande gänga i olika stigningar, och lastförmågan är upp till 750 N beroende på skruvtyp. Det inbyggda högupplösta givarsystemet är inkrementellt med Hall-signaler (12 bitar) eller SSI (13 bitar). LE-BASE har ingen inbyggd rörelsestyrning och kan styras med olika styrenheter.

Anslutning och skyddsklass

LE-BASE har hög skyddsklass och ett självlåsande snabbkopplingssystem. Kraft och givarsignaler går genom en vridbar hybridkontakt M15. IP65 gäller när alla kontakter är anslutna eller har skyddslock.

Mått för montage

Flänsbredden är 50 mm och centreringskragen Ø 20g6. Längden är 78 mm vid 45 mm slag, 118,7 mm vid 85 mm och 148,7 mm vid 115 mm. Ställdonet monteras framifrån i flänsen eller bakifrån genom den, med hålbild 42 × 42 mm. Kolvstången har M6 utvändig eller M8 invändig gänga och är av rostfritt stål.
