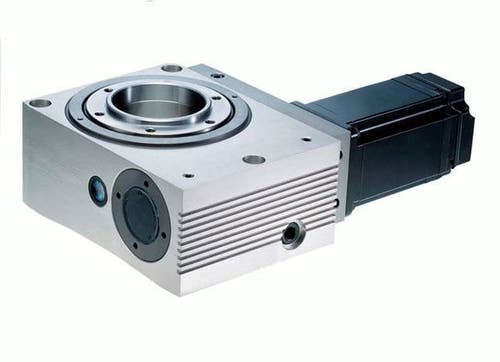

Indexeringsbord med hålaxel finns för medelstora laster och stora laster, med god eller hög precision. Båda serierna är indexeringsväxlar med hålaxel.
STH har stor hålaxel och god precision för medelstora laster, med moment från 126 till 170 Nm. STR har hålaxel och hög precision för höga laster, med en precision på 0 bågminuter.
Intresserad av dessa produkter?
Kontakta Aratron för pris, offert eller mer information.

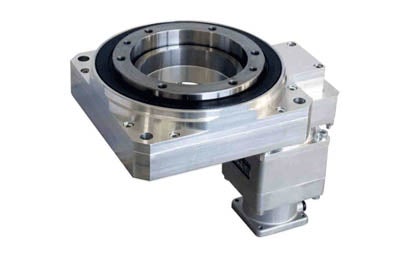

STH är indexeringsväxlar från Nidec med stor hålaxel och god precision för medelstora laster. Genom hålaxeln på Ø 85 mm kan luftslangar, kablar eller gängstång dras fram till verktygen.
Momentet är 126–170 Nm och precisionen under 2 till under 7 bågminuter. Utväxlingarna är 12:1–400:1. En planetväxel av typen SHIMPO ABLE sitter mellan servomotorn och det roterande bordet, och ingången passar de flesta servomotorer.

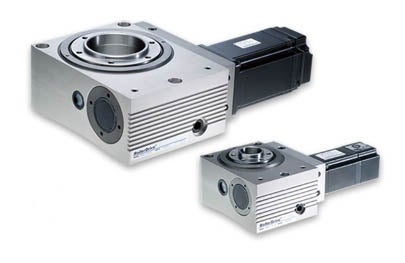

STR är indexeringsväxlar från Nidec med hålaxel och hög precision för höga laster. Transmissionen har full kontakt, likt en skruv, för hög verkningsgrad och utan slitage. Axlarna står vinkelrätt mot varandra, vilket gör enheten kompakt.
Momentområdet är 58–6 072 Nm och precisionen 0 bågminuter. Utväxlingarna går från 15:1 till 2 000:1. STR finns i sju storlekar, från 040 till 250.

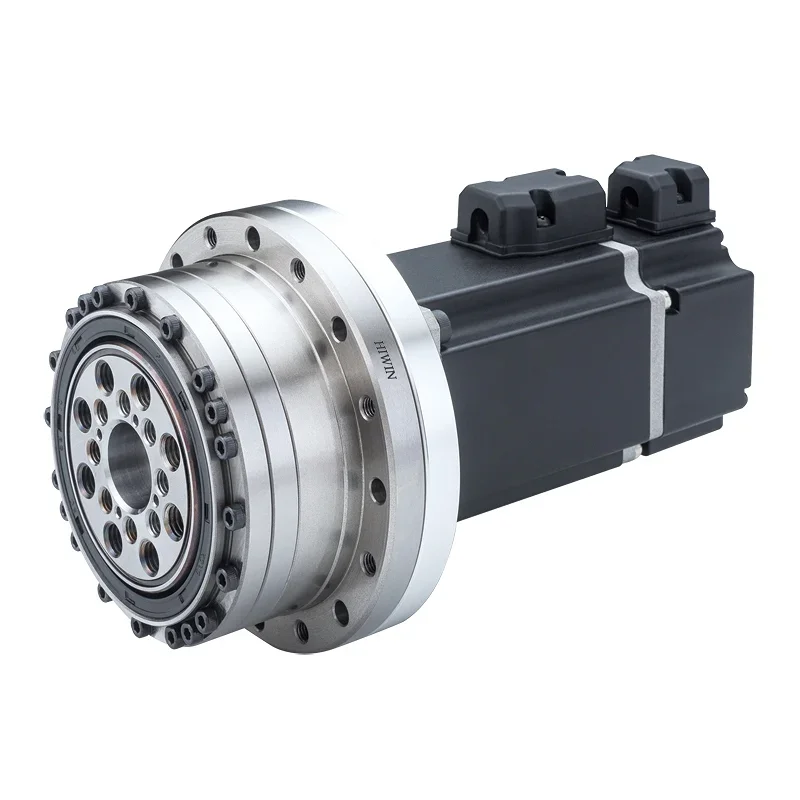

HIWIN DRA är ett högprecisions indexeringsbord med integrerad mekatronisk design. Kombinationen av hög noggrannhet, högt vridmoment och kompakt konstruktion gör serien idealisk för robotik, automation och andra avancerade rörelseapplikationer.
Repeteringsnoggrannhet på ±6 bågsekunder, positioneringsnoggrannhet under 60 bågsekunder samt ett maximalt utgående vridmoment över 300 Nm.
