Växlar & indexeringsbord

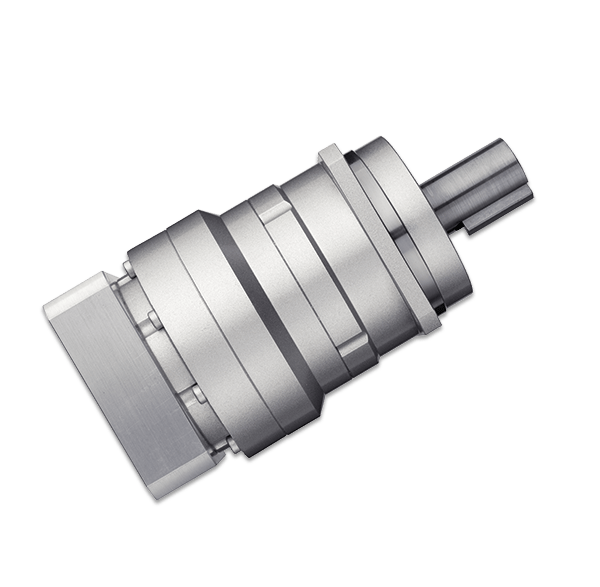

Nidecs raka planetväxlar finns i sex serier med axeltapp- eller flänsmontering, i flera storlekar och utväxlingar. Noggrannheten ligger mellan 3 och 15 bågminuter, och växlarna passar för alla typer av drifter.

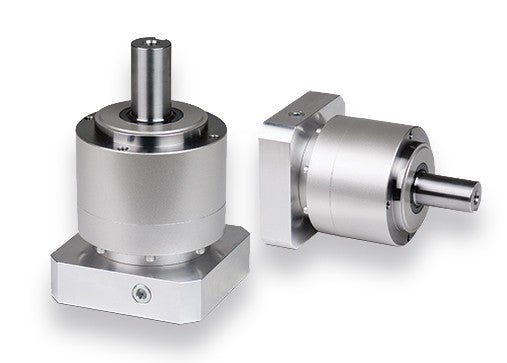

VRL är raka planetväxlar i standardutförande med utgående moment på 6–2 000 Nm. VRS har kraftigare lagringar för höga radiella och axiella krafter, och VRT har kompakt utförande med ISO-flänsar. Planetväxlarna finns också i livsmedelsutförande, med utväxlingar från 3:1 till 100:1.

Våra vinkelväxlar från Nidec omfattar vinklade planetväxlar med axeltapp- eller flänsmontering, i flera storlekar och utväxlingar. De vinklade planetväxlarna har en noggrannhet mellan 3 och 15 bågminuter och passar för alla typer av drifter.

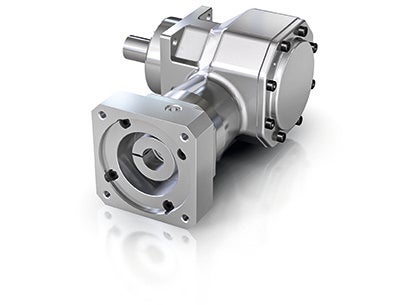

Serierna skiljer sig i utförande, noggrannhet och utgående moment. DynaGear är vinkelväxlar för servodrifter med utgående moment på 22–1 440 Nm. EvoGear är flexibla vinkelväxlar för servodrifter med noggrannhet under 5 bågminuter. PowerGear-P i standardutförande ger utgående moment på 12–7 000 Nm.

Girards snäckväxlar finns med enkel eller dubbel axeltapp, alternativt hålaxel. Förstärkta lager gör att utgångssidan tål höga sidkrafter, och snäckväxlarna finns i olika precisionsklasser.

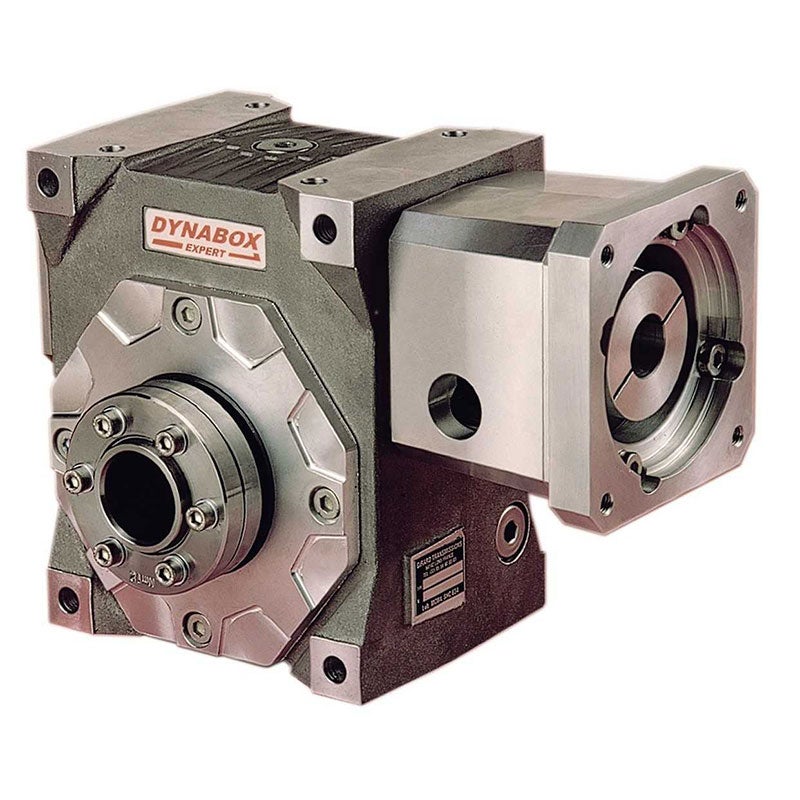

Dynabox är en snäckväxel i standardutförande med nominellt utgående moment på 10–1 500 Nm. Dynabox XL är gjord för stora laster och ger 800–8 000 Nm. Båda finns med utväxlingar från 5,2:1 till 90:1.

Strain Wave-växlar från Hiwin och Nidec ger mycket hög noggrannhet, hög vridstyvhet och lågt tomgångsmoment. Samtliga är kompakta och tål mycket hög chocklast. De passar för applikationer som kräver hög noggrannhet och ett kompakt montage.

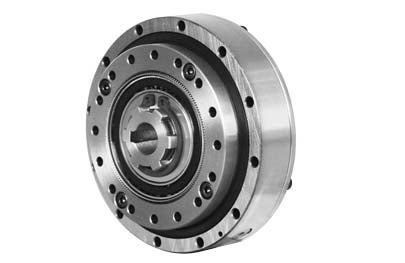

WPC är en komponentbaserad växelenhet för flexibel inbyggnad. WPS är en komplett men ej kapslad komponentbaserad växelenhet, och WPU en komplett kapslad växelenhet som är ihopmonterad. Datorker Strain Wave Gear används ofta i bland annat robotar, halvledarutrustning och verktygsmaskiner.

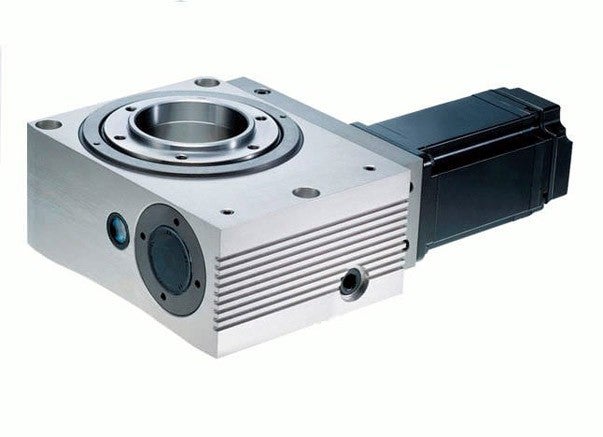

Indexeringsbord med hålaxel finns för medelstora laster och stora laster, med god eller hög precision. Båda serierna är indexeringsväxlar med hålaxel.

STH har stor hålaxel och god precision för medelstora laster, med moment från 126 till 170 Nm. STR har hålaxel och hög precision för höga laster, med en precision på 0 bågminuter.
