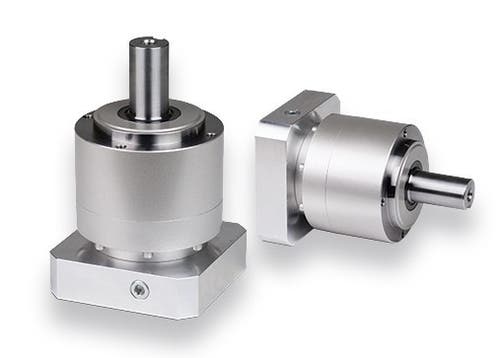

Raka planetväxlar

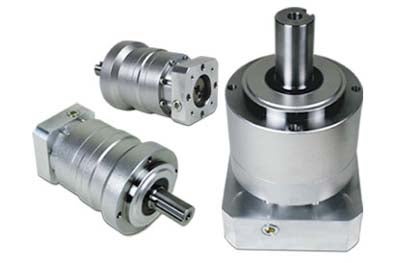

VRL från Nidec är raka planetväxlar i standardutförande. Tillverkaren beskriver VRL som en allroundväxel bland planetväxlarna, och den har snedkuggning, tyst gång och hög momenttäthet. Den finns i olika kapslingsklasser och i livsmedelsutförande.

VRL finns i sju storlekar från 50 till 235 mm, med utväxlingar från 3 till 100. Noggrannheten är under 5 bågminuter och utgående moment 6–2 000 Nm.

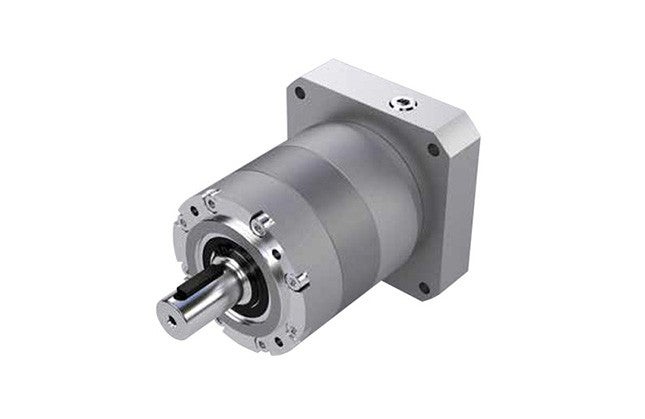

PRE är raka planetväxlar i standardutförande. De finns i fem storlekar från 40 till 160 mm, med utväxlingar från 3 till 100.

Noggrannheten är högst 8 bågminuter i ett steg och högst 10 bågminuter i två steg. Utväxlingen är 3:1–10:1 i ett steg och över 10:1 i två steg. Utgående moment är 35–700 Nm.

3D-filer får ni av oss på begäran.

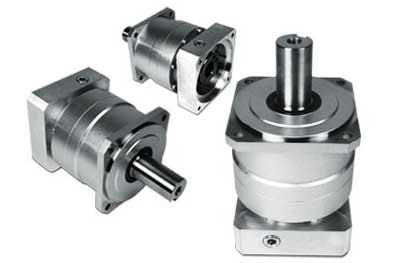

VRB från Nidec är raka planetväxlar i standardutförande med montagefläns. Växeln är konstruerad för montering med genomgående hål, vilket gör den lätt att bygga på olika utrustning. Kuggarna är sätthärdade och snedskurna.

VRB finns i sju storlekar från 42 till 220 mm, med utväxlingar från 3 till 100. Noggrannheten är under 3 bågminuter och utgående moment 6–2 000 Nm.

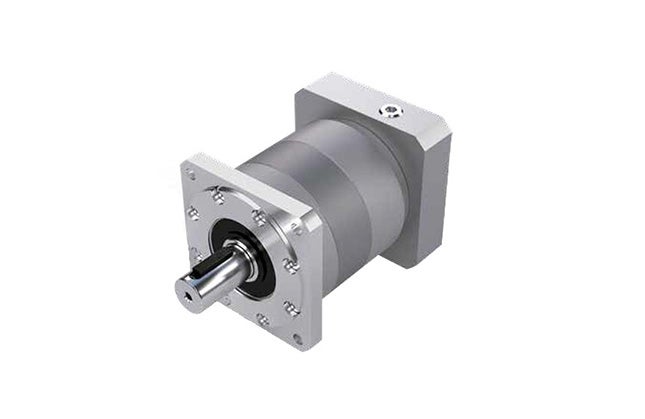

PRF är raka planetväxlar i standardutförande, i fyra storlekar från 62 till 160 mm. Utväxlingarna är 3–100 och utgående moment 35–700 Nm.

Noggrannheten är högst 8 bågminuter för en växel i ett steg och högst 10 bågminuter för två steg. I ett steg är utväxlingen 3:1–10:1, och i två steg över 10:1.

3D-filer för PRF får ni från oss.

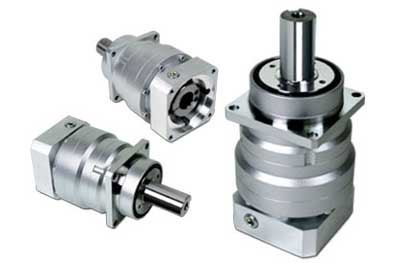

VRS från Nidec är raka planetväxlar med fläns och kraftigare lagringar för höga radiella och axiella krafter. Växeln har två rader robusta koniska rullager.

VRS finns i sju storlekar från 60 till 240 mm, med utväxlingar från 3 till 100. Noggrannheten är under 3 bågminuter och utgående moment 19–3 400 Nm. VRS finns också med reducerat glapp under 2 bågminuter.

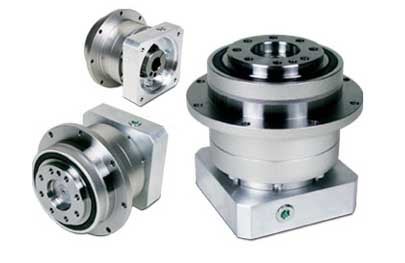

VRT från Nidec är planetväxlar i kompakt utförande med ISO-flänsar. Serien är gjord för applikationer som kräver mycket hög momenttäthet och vridstyvhet.

VRT finns i åtta storlekar från 47 till 285 mm, med utväxlingar från 4 till 100. Noggrannheten är under 3 bågminuter och utgående moment 9–4 200 Nm. VRT finns också med reducerat glapp ned till under 1 bågminut.

Planetväxlarna i livsmedelsutförande från Nidec finns i serierna VRL och VRB. VRL är raka planetväxlar i standardutförande, och VRB har montagefläns.

I VRL finns storlekarna 70, 90 och 120, och i VRB 60, 90 och 115. Andra storlekar finns på förfrågan. Precisionen är under 3 till under 5 bågminuter och utväxlingarna 3:1–100:1.
