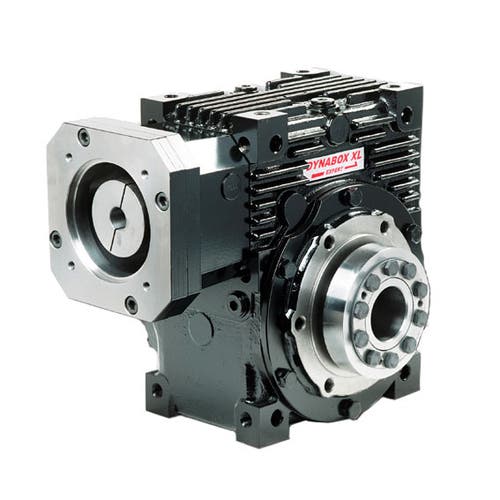

Dynabox XL

Dynabox XL finns med hålaxel eller med enkel utgående axel. För lägre moment finns systerserien Dynabox, med 10–1 500 Nm.

Snäckväxel i vinkelutförande

Vinkelutförandet är kompaktare och sparar plats. Snäckväxeln är tyst, tål större överlaster och har högre vridstyvhet. Den är underhållsfri och livstidssmord med ett syntetiskt smörjmedel.

Lager och infästning

Överdimensionerade koniska rullager ger mycket höga tillåtna laster. Axeln ansluts utan kil via ett krympförband, som ger en glappfri förbindelse. Ett universellt servokit med vridstyv koppling och fläns ansluter servomotorn.

Val av storlek

Storleken väljs efter momentet i start-stoppdrift (S5) eller kontinuerlig drift (S1), vid högsta ingående varvtal. Förlusteffekten under cykeln ska vara lägre än storlekens termiska kapacitet, som är 1 652 W för XL 125, 2 479 W för XL 160 och 4 210 W för XL 200.
