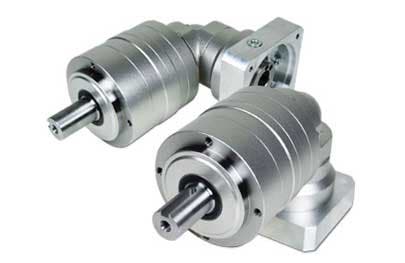

EVL

EVL ansluts till servomotorn med en adapterfläns. Adapterkoden står i slutet av modellbeteckningen, efter ingående borrning, till exempel EVL-155-□-□-28** för motoraxlar över 19 och upp till 28 mm.

Adapterkoder

Koden anger centreringsdiameter, hålcirkel, gängade hål och centreringsdjup. Samma bokstäver kan ha olika mått vid olika ingående borrning, så tabellen läses från borrningen först. Vid behov sätts en bussning in för att passa motoraxeln.

Montering på motorn

Motoraxeln torkas ren från rostskyddsmedel och olja, och pluggen tas bort. Växeln ställs lodrätt med motorfästet uppåt, och den ingående axeln vrids tills skruven syns. Därefter förs motoraxeln försiktigt in, motorn skruvas fast och klämskruven dras med momentnyckel.

Åtdragningsmoment

För M10 är åtdragningsmomentet 42 Nm för motorskruvarna och 71 Nm för klämskruven. Rekommenderad skruv har hållfasthetsklass 12.9.
