Tillbehör

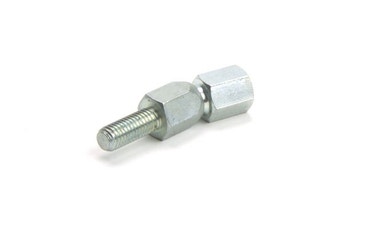

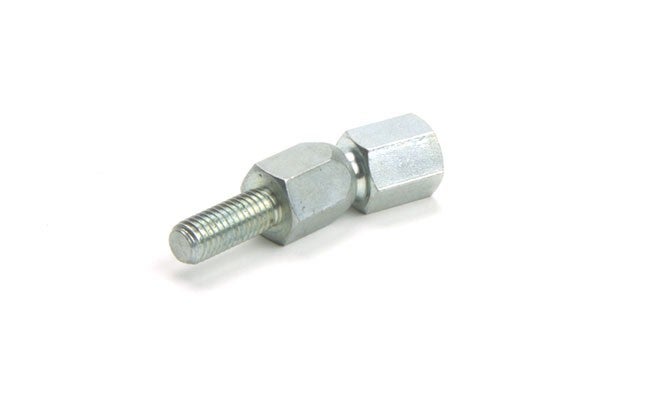

Axellänken är ett av fästena bland tillbehören till gasfjädrar. Den finns i två typer, ADKG med gängad tapp och ADKU med kula.

Båda typerna finns i storlekarna M5, M8, M10 och M14. På ADKG är tappen 35 mm lång i M5 och M8, 25 mm i M10 och 40 mm i M14. Kulan på ADKU har Ø 8 mm i M5 och Ø 20 mm i M14.

Vi säljer axellänkar från HAHN och hjälper er att välja rätt storlek.

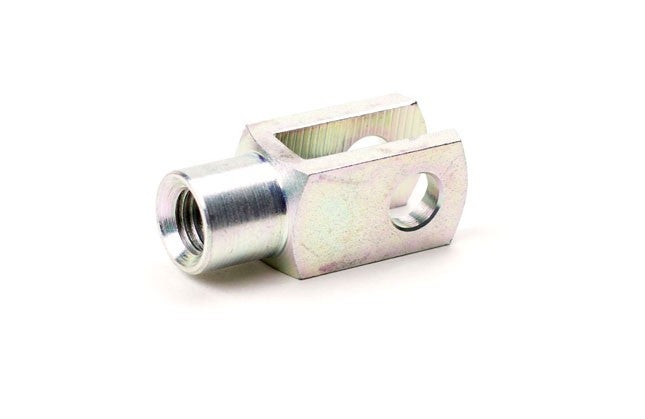

Gaffeln är ett av fästena bland tillbehören till gasfjädrar. Den finns från M3,5 till M24, och GA finns i alla storlekar medan GG finns från M3,5 till M14.

GA 16 har hål Ø 4 mm och 16 mm från hålets centrum till änden. Den största, GA 99, har hål Ø 25 mm och 100 mm till änden. I M8 och M10 finns också GS, och i M10 finns GX 32 med gänga M10x1.

Vi hjälper er att välja rätt storlek.

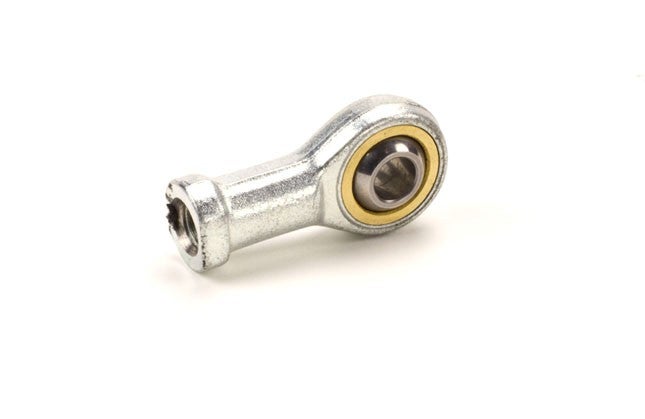

Kulleden är ett av fästena bland tillbehören till gasfjädrar. Den finns som AG 27, AG 36, AG 43 och AG 57, i storlekarna M5, M8, M10 och M14.

Hålet har Ø 5 mm i AG 27 och Ø 14 mm i AG 57. Från hålets centrum till änden är det 27 mm i AG 27 och 57 mm i AG 57. Tjocklek är SW9 på AG 27 och SW22 på AG 57.

Vi hjälper er att välja rätt storlek.

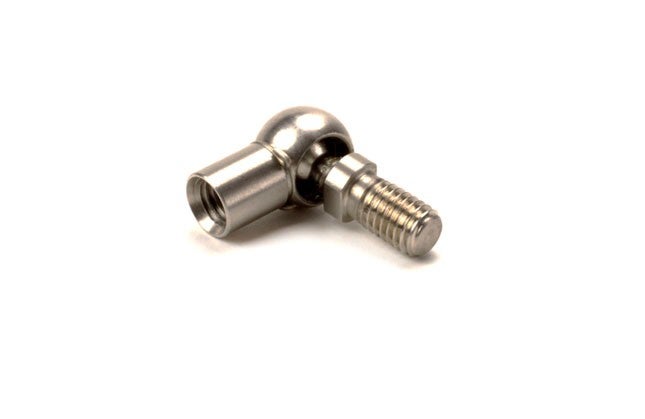

Vinkellänken hör till tillbehören till gasfjädrar. Den finns från M3,5 till M14, dels som PX och PF, dels som W-modeller med gängad tapp.

Tappen på W-modellerna har gänga M4 på WX 18 i M3,5 och M14x1,5 på WG 45 i M14. PX och PF anges med diameter, från Ø 8 mm på PX 18 till Ø 16 mm på PF 35. Från ledens centrum till änden är det 18 mm på PX 18 och 45 mm på WG 45.

Vi säljer vinkellänkar från HAHN och Stabilus och hjälper er att välja rätt modell.

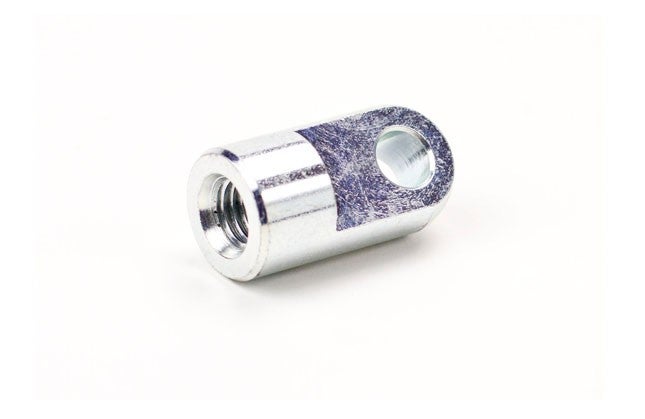

Öglefästen hör till tillbehören till gasfjädrar. De finns från M3,5 till M14, i modellerna AU, AS, AR och AK.

Hålet i öglan har Ø 4,1 mm på AU 11 i M3,5 och Ø 14,1 mm på AU 42 i M14. AU och AS anges med ytterdiameter, till exempel Ø 18 mm på AS 27, och AR med bredden 15 mm. AK 17 och AK 21 är av Delrin 100.

Vi hjälper er att välja rätt modell.

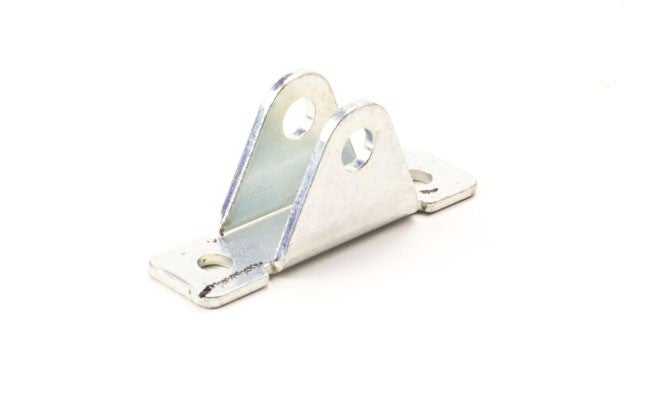

Beslag BC är ett fäste för gasfjädrar från HAHN. Gasfjädern fästs på en axel med Ø 8 mm mellan beslagets två flänsar, och beslaget skruvas fast genom två hål med Ø 6,5 mm.

Beslaget finns i två modeller. BC01 är 70 mm långt med axeln i mitten. BC04 är 95 mm långt med axeln förskjuten mot ena änden. Båda anges för 1 800 N och finns i stål eller i rostfritt AISI 316L/Ti.

Vi hjälper er att hitta rätt modell.

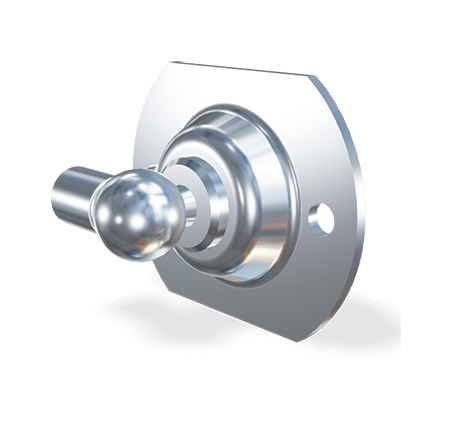

Rundbeslaget BA 20 är ett av beslagen bland tillbehören till gasfjädrar. Plattan är 44 × 55 mm och fästs genom två hål med Ø 5 mm.

BA 20 finns med kula eller tapp. K-modellerna har kula Ø 8, 10 eller 13 mm och en maximal hållfasthet på 500, 800 respektive 1 200 N. Z-modellerna har tapp Ø 6 eller 8 mm, för 500 respektive 1 200 N.

Vi hjälper er att välja rätt modell.

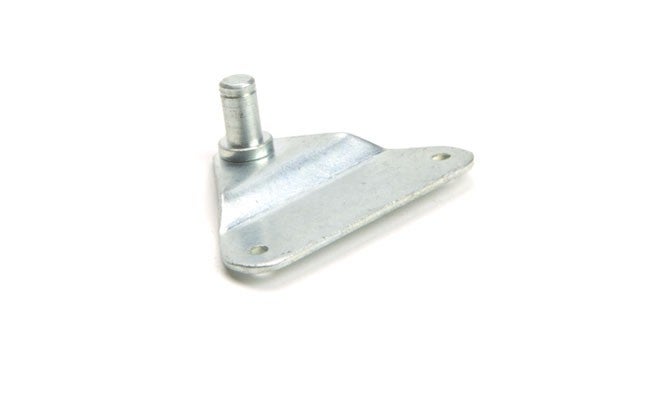

Sidobeslaget är ett av beslagen bland tillbehören till gasfjädrar. Det är en trekantig platta med kula eller tapp, och den fästs genom hål med Ø 4,3 mm.

Sidobeslaget finns i två storlekar. BA 01 har 55 mm mellan de nedre fästhålen, och med kula Ø 8, 10 eller 13 mm har den en maximal hållfasthet på 500, 800 respektive 1 200 N. BB 01 har 18 mm mellan hålen och anges för 180 N.

Vi hjälper er att välja rätt modell.

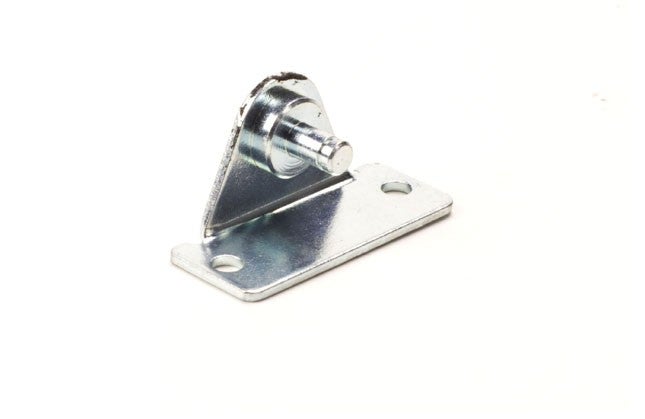

Vinkelbeslaget är ett av beslagen bland tillbehören till gasfjädrar. Det är en vinklad platta med kula eller tapp i den stående delen och fästhål i foten.

Vinkelbeslaget finns i två storlekar. BA 30 är 40 mm brett och 26 mm högt, och med kula Ø 8, 10 eller 13 mm har det en maximal hållfasthet på 500, 800 respektive 1 200 N. BB 20 är 19 mm brett och anges för 180 N.

Vi säljer vinkelbeslag från HAHN och hjälper er att välja rätt modell.

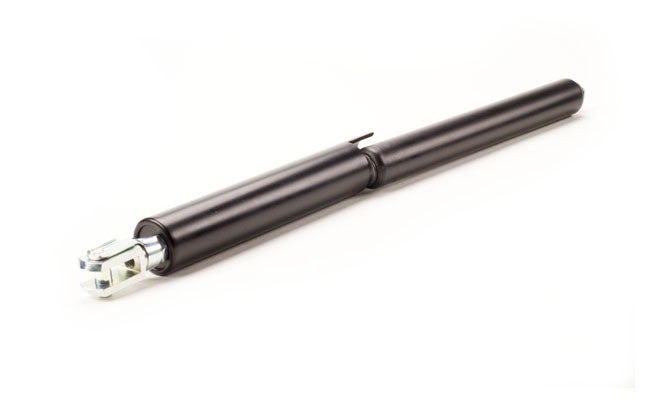

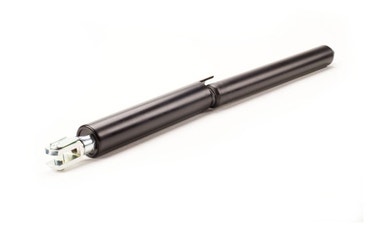

En fallsäkring liknar skyddsröret, men har en fals utskuren på röret och ett excentriskt hål vid kolvstången, som tvingar skyddsröret in i falsen vid maximalt utskjutet slag. Vid hoptryckning måste man manuellt trycka skyddsröret till rätt position.

Fallsäkringen används vid tunga serviceluckor, snörasskydd och liknande där man ställer krav på personskydd.

Fallsäkring väljer man som tillval vid beställning av gasfjäder.

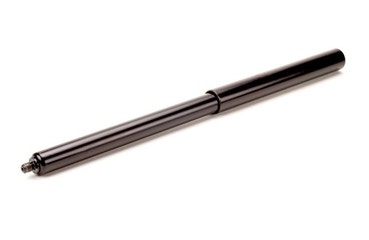

Skyddsrör används vid smutsiga miljöer, alternativt vid långa slaglängder i kombination med hög kraft för att förhindra knäckning. Skyddsröret är ett av tillvalen till våra gasfjädrar.

Det finns för gasfjädrar med cylinder Ø 15,6–55 mm, och rörets diameter går från Ø 19 till Ø 60 mm. Fallsäkringen liknar skyddsröret, men har en fals utskuren på röret.

Vi hjälper er att hitta rätt storlek.
