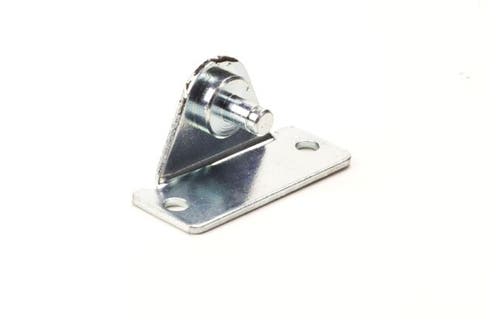

Vinkelbeslag

Vinkelbeslag finns som BA 30 och BB 20. Varje modell finns också i ett V4-utförande, som BA 30 K08 V4.

BA 30 med kula eller tapp

BA 30 har fästhål Ø 4,3 mm, foten är 20 mm djup och plåten 2 mm tjock. Hålet i den stående delen sitter 16 mm över foten. Listan visar varje modells maximala hållfasthet.

• BA 30 K08: kula Ø 8 mm, 500 N
• BA 30 K10: kula Ø 10 mm, 800 N
• BA 30 K13: kula Ø 13 mm, 1 200 N
• BA 30 Z06: tapp Ø 6 mm, 500 N
• BA 30 Z08: tapp Ø 8 mm, 1 200 N

BB 20 för 180 N

BB 20 finns som BB 20 K08 med kula Ø 8 mm, och som BB 20 Z04 och BB 20 Z06 med tapp Ø 4 respektive 6 mm. Alla tre har en maximal hållfasthet på 180 N. Beslaget är 14 mm högt, har fästhål Ø 3,2 mm och plåten är 1,5 mm tjock.

Andra beslag till gasfjädrar

Bland tillbehören till gasfjädrar finns också rundbeslag, sidobeslag och beslag BC.
