Kulskruvssplines från Hiwin kombinerar egenskaperna hos kulskruvar och rotationssäkra axelstyrningar i en gemensam axel, vilket ger maximal rörelsefrihet i en kompakt kulskruvsspline. Eftersom både kulskruvsmuttern och kulskruvssplinemuttern kan anslutas till varsin servomotor, är det möjligt att utföra komplexa rörelsesekvenser bestående av ren linjär rörelse, ren rotation samt kombinerade linjära och roterande rörelser. Detta gör lösningen idealisk för applikationer där lyft- och rotationsrörelser krävs, exempelvis Pick & Place-system, verktygsväxlare och många andra applikationer.
Intresserad av dessa produkter?
Kontakta Aratron för pris, offert eller mer information.

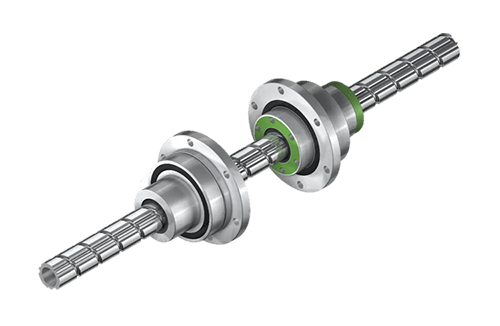

Ball spline FBR är en kombinerad ball spline av spiraltyp från HIWIN. Den är en integration av roterande kulmutter och kulskruv, och kombinationen av de två muttrarna ger linjär, roterande och spiralformad rörelse.
FBR är högergängad och FBL vänstergängad. Splineaxeln finns massiv eller ihålig.
Vi säljer HIWINs ball spline FBR och hjälper er att välja rätt utförande.

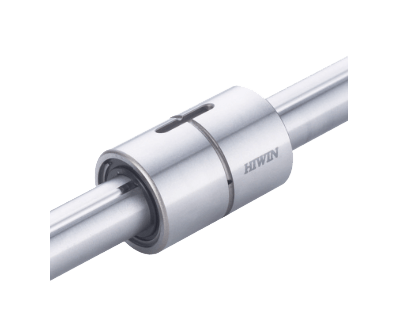

Ball spline RS är en cylindrisk mutter av RS-typ från HIWIN. Vridmomentet överförs med noll glapp, och muttern har integrerad struktur, optimerad smörjkanal och hållardesign. Kulorna faller inte ut ur muttern.
Splinemuttern löper linjärt längs splineaxeln och tar både radiell last och vridmoment. RS finns för axeldiameter 13–32 mm, med en ytterdiameter på muttern från 24 till 49 mm.
Vi säljer HIWINs ball spline RS och hjälper er att välja rätt storlek.

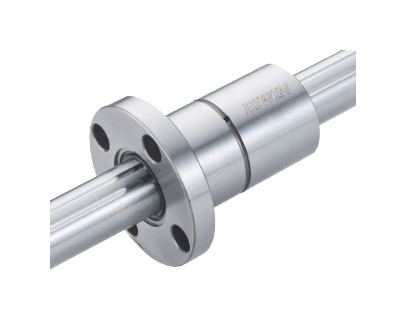

Ball spline FS är en flänsmutter från HIWIN, en ball spline av flänstyp med genomgående hål i flänsen för enkel installation av huset. Den är lämplig där utrymmet för huset är begränsat.
Splinemuttern löper linjärt längs splineaxeln på stålkulor som rullar i ett ändlöst kretslopp. Kulorna har vinkelkontakt, så att mutter och axel kan överföra vridmoment. Tre uppsättningar kulor mot varandra gör att ball splinen tar både radiell last och vridmoment.
Vi säljer HIWINs ball spline FS och hjälper er att välja rätt.

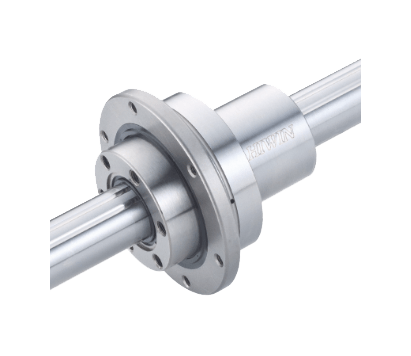

Ball spline FSR är en roterande mutter från HIWIN. En roterande kulspline med integrerad enkroppsdesign tar bort behovet av att köpa och installera separata lager för att flänsen ska kunna rotera oberoende av kulsplinen.
Splinemuttern och ytterringen är tillverkade i ett stycke, vilket ger hög precision och en kompakt konstruktion. Kulorna har vinkelkontakt i tre uppsättningar mot varandra, så att ball splinen tar både radiell last och vridmoment.
Vi säljer HIWINs ball spline FSR och hjälper er att välja rätt.
