Kulskruvar

Våra rullade kulskruvar är lämpliga för de allra flesta applikationer och finns i ner till noggrannhetsklass C5 (±0,023/300 mm) avseende stigningsnoggrannheten. Därmed täcker de in de flesta behoven på marknaden och har dessutom kostnadsmässiga fördelar jämfört med slipade skruvar.

Bland de flänsade muttrarna finns FSI/FSC enligt DIN 69051. Carry är en slitagefri miniatyrkulskruv för stora laster med låg energiförbrukning, och HIWINs MBS-miniatyrkulskruvar följer ISO 3408-2.

Som lagerstandard har vi diameter 16–50 mm och stigning 5–40 mm. Vi kan leverera alla modeller med spindlar ändbearbetade enligt er ritning.

Slipade kulskruvar används vid hög belastning och när extra hög precision efterfrågas, ner till noggrannhetsklass C0 (0,0035/300 mm), exempelvis i verktygs- och slipmaskiner. Muttrarna finns bland annat som flänsmuttrar, cylindriska muttrar och dubbelmuttrar.

Flänsmuttrarna finns i diameter 4–125 mm, både enligt DIN 69051 och med annan formgivning. Höglastmuttrarna används inom bland annat pressning, formsprutning och gjutning. Roterande muttrar används där spindeln ska vara helt fixerad och drivningen i stället sitter på muttern.

Som tillval kan vi leverera muttrar med kulkedja eller säkerhetsmutter. Vi säljer HIWINs slipade kulskruvar och hjälper er att välja rätt.

Ledarskruvar är lämpliga för många applikationer med måttliga krav på belastning, precision och rotationshastighet. Våra ledarskruvar finns med hög stigning på upp till sex gånger diametern, vilket gör höga linjära hastigheter möjliga att uppnå även med låg rotationshastighet.

Speedy finns i många utföranden med hög stigning för hög linjär hastighet, och Rondo har flänsad mutter. Muttrarna finns i slitstarka termoplaster, eller i brons och specialkompositer för högre belastning.

Utöver standardsortimentet kan applikationsanpassade muttrar tas fram redan vid någorlunda små beställningsvolymer. Vi säljer ledarskruvar från Eichenberger och hjälper er att välja rätt.

Lagerbockar och flänslagerenheter borgar för en korrekt montering och funktionalitet för kulskruvar och ledarskruvar. De finns som lagerbockar eller flänsade, med fast respektive flytande lager. Den fixerade lagringen har vinkelkontaktkullager.

BK är lagerbockar för fixering, för axiella laster upp till 18 340 N. FK/FKA är flänslagerenheter för fixering upp till 10 820 N. WBK är ett höglast flänslager för axiella laster upp till 52 500 N.

Lagerbockarna levereras med taiwanesiska eller japanska vinkelkontaktkullager beroende på applikation. Vi säljer lagerbockar från Sonyung Industry och hjälper er att välja rätt.

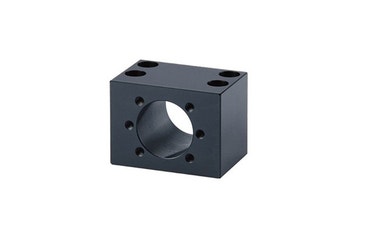

Mutterhållare är byggelement som förenklar monteringen på flänsade kulmuttrar genom att förmedla en platt monteringsyta med gängade eller genomgående hål.

Sortimentet omfattar två modeller. MC finns i fem storlekar med håldiameter Ø26,4–39,4 mm, och MGD har håldiameter Ø28,4–63,4 mm. MGD16–MGD40 är anpassade för flänsade kulmuttrar enligt DIN 69051 med motsvarande spindeldiameter.

Vi säljer mutterhållare och hjälper er att välja rätt.

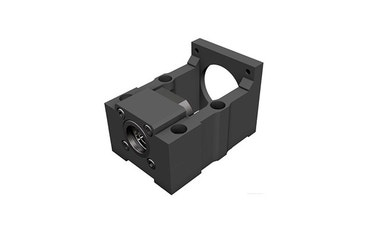

En motoradapter är ett byggelement som underlättar sammankopplingen av en kulskruv med motorn. Våra motoradaptrar är anpassade för att användas tillsammans med flänslager.

Modellerna MBA, MBB, MBC, MBH och MBL passar, beroende på modell, FK-, FKA-, MBK- eller WBK-enheter. MBA och MBL är avsedda för axeldiameter 6/8–20 mm.

Vi har flertalet modeller och storlekar. Vi säljer motoradaptrar från SYK och hjälper er att välja rätt.
