Lagerbockar och flänslagerenheter från Sonyung Industry borgar för en korrekt montering och funktionalitet för kulskruvar och ledarskruvar. De finns som lagerbockar eller flänsade, med fast respektive flytande lager. Den fixerade lagringen har vinkelkontaktkullager.
BK är lagerbockar för fixering, för axiella laster upp till 18 340 N. FK/FKA är flänslagerenheter för fixering upp till 10 820 N. WBK är ett höglast flänslager för axiella laster upp till 52 500 N.
Lagerbockarna levereras med taiwanesiska eller japanska vinkelkontaktkullager beroende på applikation.
Intresserad av dessa produkter?
Kontakta Aratron för pris, offert eller mer information.

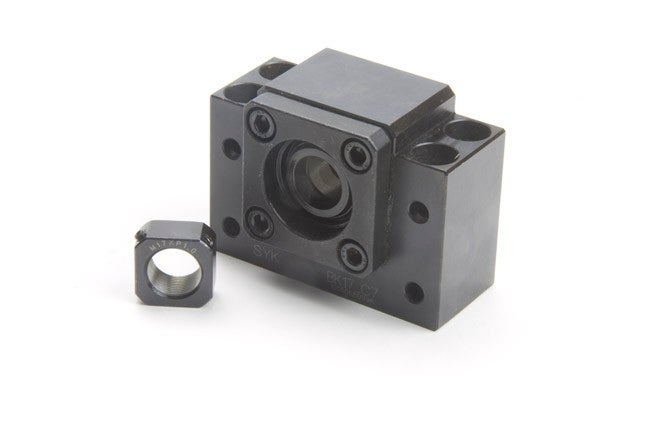

BK är lagerbockar från Sonyung Industry för fixering, för axeldiameter Ø 10–40 mm och axiella laster upp till 18 340 N. Som lagerbock borgar BK för en korrekt montering och funktionalitet för kulskruvar och ledarskruvar.
BK hör till våra vanligaste lagerbockar, och det finns rekommenderade ändbearbetningar för dem. För stöd finns BF, för axeldiameter Ø 8–40 mm.

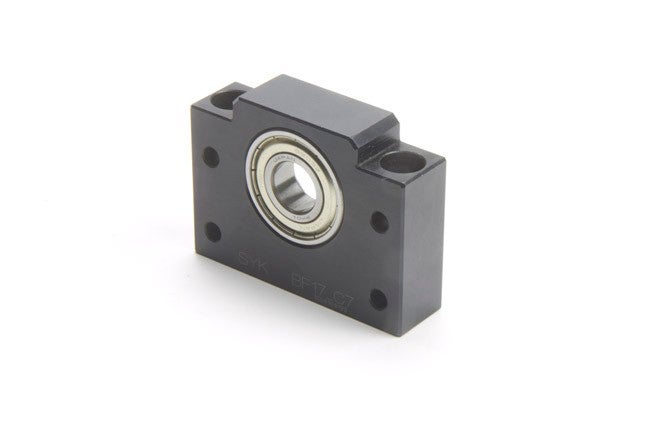

BF är lagerbockar från Sonyung Industry för stöd, för axeldiameter Ø 8–40 mm. Som lagerbock borgar BF för en korrekt montering och funktionalitet för kulskruvar och ledarskruvar.
BF hör till våra vanligaste lagerbockar, och det finns rekommenderade ändbearbetningar för dem. För fixering finns BK, för axeldiameter Ø 10–40 mm och axiella laster upp till 18 340 N.

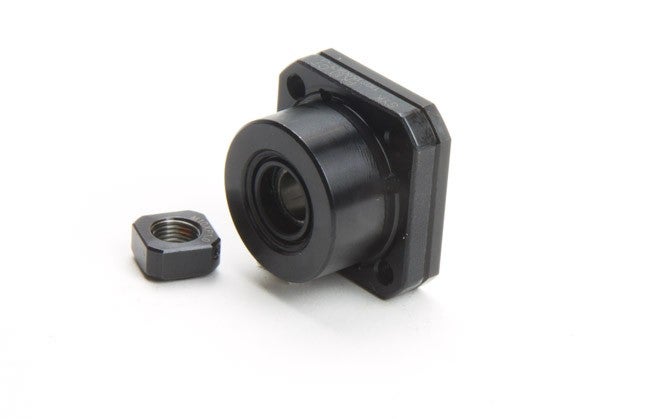

FK/FKA är flänslagerenheter från Sonyung Industry för fixering, för axeldiameter Ø 5–30 mm och axiella laster upp till 10 820 N. Som flänslagerenheter borgar FK/FKA för en korrekt montering och funktionalitet för kulskruvar och ledarskruvar.
FK hör till våra vanligaste lagerbockar, och det finns rekommenderade ändbearbetningar för dem. För stöd finns flänslagerenheten FF, för axeldiameter Ø 6–30 mm.

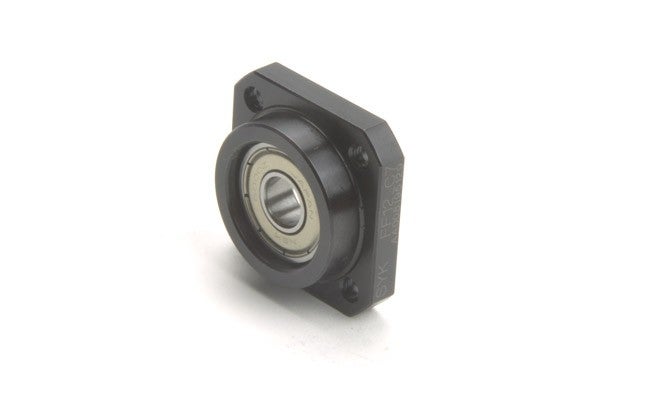

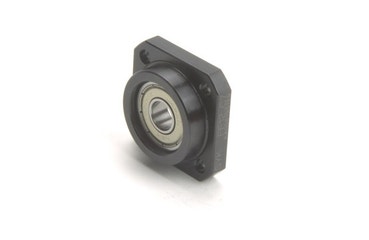

FF är en flänslagerenhet från Sonyung Industry för stöd, för axeldiameter Ø 6–30 mm. Som flänslagerenhet borgar FF för en korrekt montering och funktionalitet för kulskruvar och ledarskruvar.
FF hör till våra vanligaste lagerbockar, och det finns rekommenderade ändbearbetningar för dem. För fixering finns flänslagerenheterna FK/FKA, för axeldiameter Ø 5–30 mm och axiella laster upp till 10 820 N.

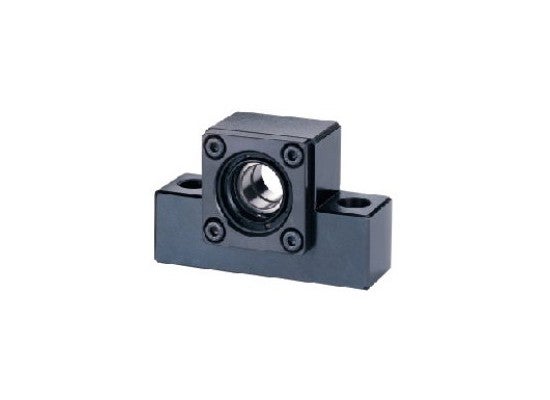

EK är lagerbockar från Sonyung Industry för fixering, för axeldiameter Ø 5–20 mm och axiella laster upp till 6 910 N. Som lagerbock borgar EK för en korrekt montering och funktionalitet för kulskruvar och ledarskruvar.
För stöd finns EF, för axeldiameter Ø 6–20 mm.

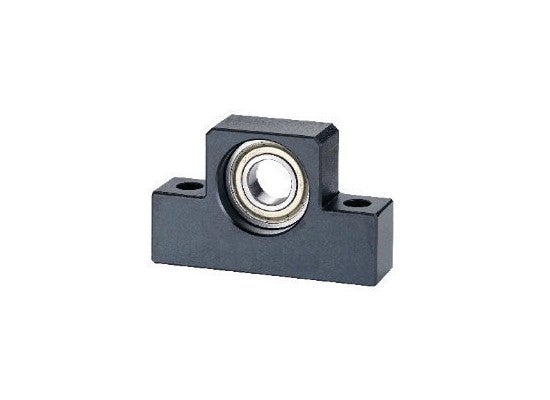

EF är lagerbockar från Sonyung Industry för stöd, för axeldiameter Ø 6–20 mm. Som lagerbock borgar EF för en korrekt montering och funktionalitet för kulskruvar och ledarskruvar.
För fixering finns EK, för axeldiameter Ø 5–20 mm och axiella laster upp till 6 910 N.

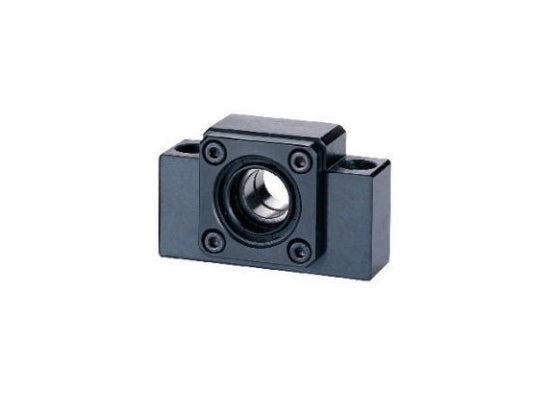

LK är lagerbockar från Sonyung Industry med låg bygghöjd för fixering, för axeldiameter Ø 8–15 mm och axiella laster upp till 2 400 N. Som lagerbock borgar LK för en korrekt montering och funktionalitet för kulskruvar och ledarskruvar.
För stöd finns LF/LFA, lagerbockar med låg bygghöjd för axeldiameter Ø 8–25 mm.

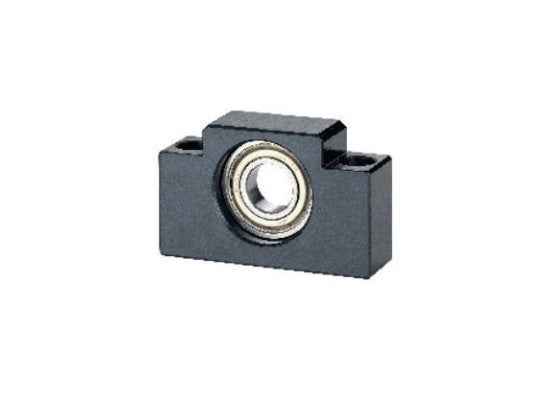

LF/LFA är lagerbockar från Sonyung Industry med låg bygghöjd för stöd, för axeldiameter Ø 8–25 mm. Som lagerbockar borgar LF/LFA för en korrekt montering och funktionalitet för kulskruvar och ledarskruvar.
För fixering finns LK, lagerbockar med låg bygghöjd för axeldiameter Ø 8–15 mm och axiella laster upp till 2 400 N.

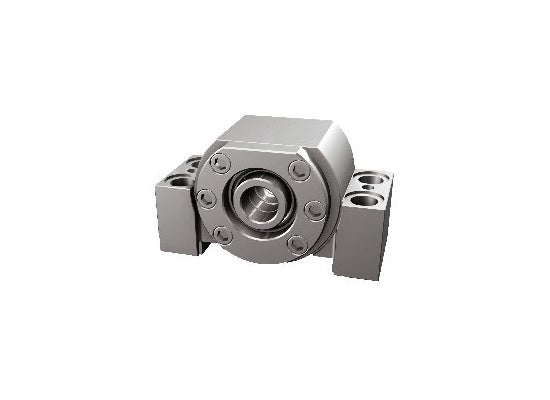

SBK är en höglast lagerbock från Sonyung Industry för axeldiameter Ø 25–40 mm och axiella laster upp till 52 500 N. Som lagerbock borgar SBK för en korrekt montering och funktionalitet för kulskruvar och ledarskruvar.
Flänslager WBK är också för axiella laster upp till 52 500 N, för axeldiameter Ø 17–40 mm.

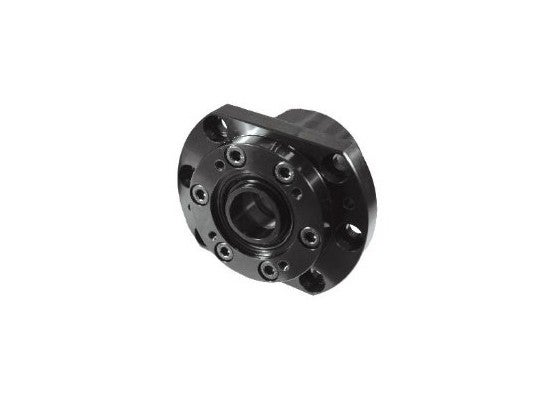

WBK är ett höglast flänslager från Sonyung Industry för axeldiameter Ø 17–40 mm och axiella laster upp till 52 500 N. Som lagerbock borgar WBK för en korrekt montering och funktionalitet för kulskruvar och ledarskruvar.
Lagerbock SBK är också för axiella laster upp till 52 500 N, för axeldiameter Ø 25–40 mm.

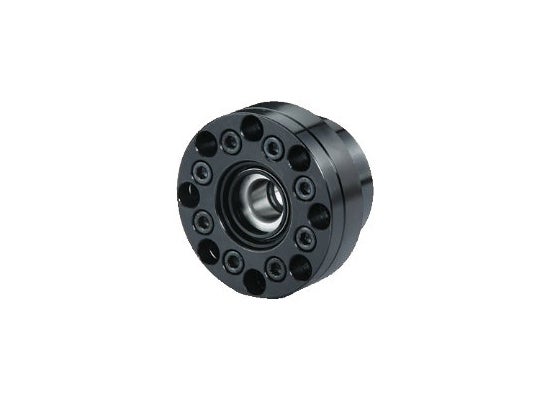

MBK är ett flänslager från Sonyung Industry för axeldiameter Ø 17–20 mm och axiella laster upp till 3 620 N. Som lagerbock borgar MBK för en korrekt montering och funktionalitet för kulskruvar och ledarskruvar.
Flänslagret WBK är för axeldiameter Ø 17–40 mm och axiella laster upp till 52 500 N.

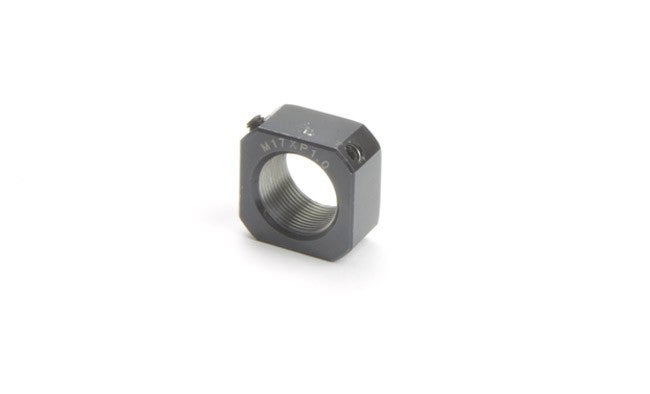

RN/RNW är låsmuttrar från Sonyung Industry som används för axiell fixering av lagerbock mot kulskruv.
Låsmuttrar ingår som standard till våra lagerbockar och flänslagerenheter för fixering, men går även att beställa som lösa komponenter. Sortimentet omfattar låsmuttrar med M5–M40 gänga.
Rekommenderade ändbearbetningar finns för våra vanligaste lagerbockar: BK, BF, FK och FF. Produktbladet anger måtten för lagerbockar av fabrikat Sonyung Industry SYK.
För storlek på lagerbockar BK10 till BK40, BF10 till BF40, FK10 till FK30 samt FF10 till FF30.

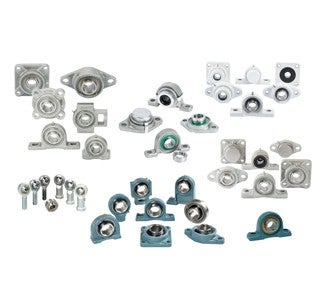

Översikten gäller lagerenheter från Asahi Seiko, som skiljer sig från andra tillverkares genom sin enkla montering. Lagerenheten består av ett enkelradigt radialkullager, som är dubbeltätat, och ett lagerhus tillverkat i material efter applikation.
Lagren kan enkelt bytas på plats. Ytterringen hindras från att rotera, vilket ger längre livslängd.
