Slipade kulskruvar

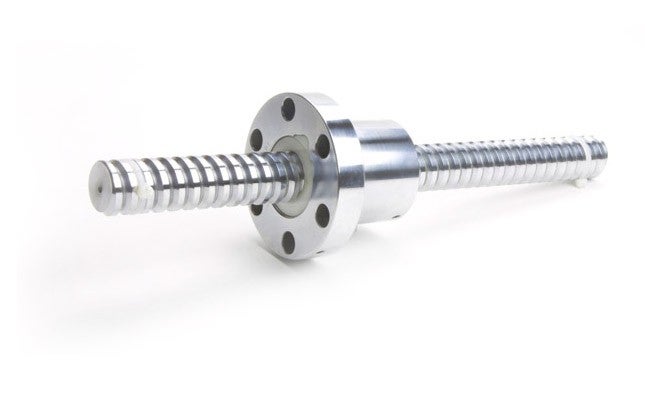

HIWINs slipade kulskruvar med flänsad mutter finns i många olika modeller och storlekar. Flänsmuttrarna finns både enligt DIN 69051 och med annan formgivning.

Sortimentet omfattar diameter 4–125 mm, med noggrannhetsklass ner till C0 (0,0035/300 mm). För applikationer där spindeln ska vara helt fixerad och drivningen sitta på muttern finns roterande muttrar.

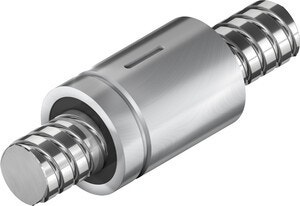

HIWINs slipade kulskruvar med cylindriska muttrar finns i flera modeller och många storlekar.

Sortimentet omfattar diameter 16–100 mm, med noggrannhetsklass ner till C0 (0,0035/300 mm). Det finns också slipade kulskruvar med dubbelmuttrar, i både cylindriskt och flänsat utförande.

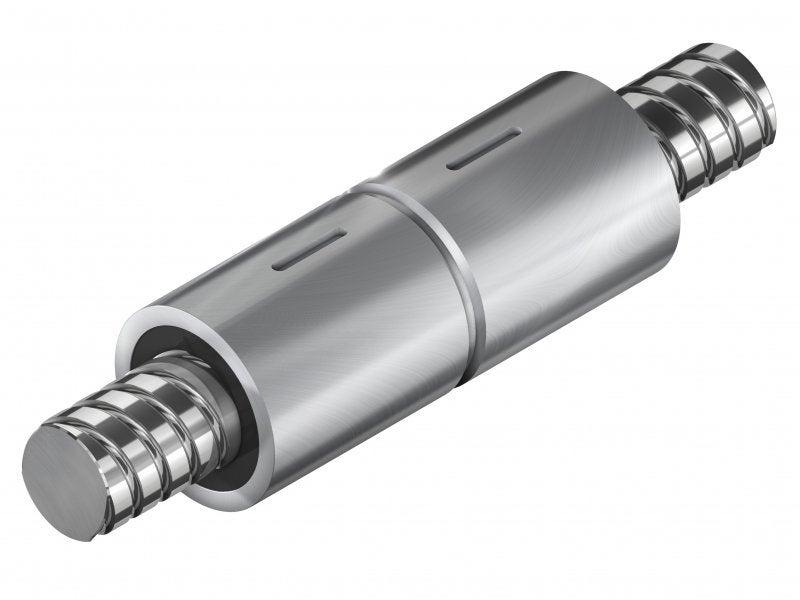

HIWINs slipade kulskruvar med dubbelmuttrar finns i både cylindriskt och flänsat utförande, och i flertalet modeller och storlekar.

Sortimentet omfattar diameter 16–100 mm, med noggrannhetsklass ner till C0 (0,0035/300 mm). Till slipade kulskruvar finns också muttrar med kulkedja och säkerhetsmuttrar som tillval.

HIWINs höglastmuttrar finns i flera modeller, både till slipade kulskruvar med noggrannhetsklass C5 (0,023/300 mm) och till rullade kulskruvar med noggrannhetsklass C7 (0,052/300 mm).

Höglastmuttrar används med fördel till applikationer inom pressning, formsprutning, gjutning, tryckcylindrar och andra tunga linjära arbetsmoment. Sortimentet omfattar diameter 50–100 mm med stigning 16–25 mm per varv.

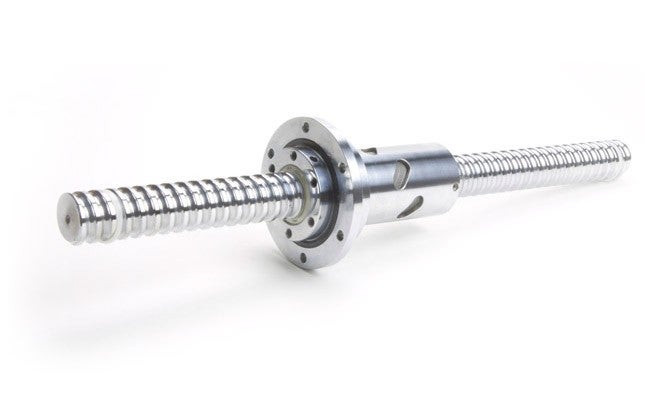

HIWINs slipade kulskruvar med roterande mutter används till applikationer där spindeln ska vara helt fixerad och stilla, och där drivningen i stället sitter på muttern.

Roterande muttrar har bland annat fördelar jämfört med konventionella kulskruvar vid långa slaglängder och höga hastigheter. Dessutom kan flera oberoende roterande muttrar köras på samma spindel. Sortimentet omfattar två grundmodeller, R1 och R2, för både slipade och rullade spindlar i diameter 16–63 mm med samma stigning som diameter.

Rullskruvar med rullkroppar klarar tyngre arbetsoperationer med krav på högre styvhet och längre livscykel. Enligt HIWIN har de ungefär 1,5–2 gånger så hög lastförmåga som en vanlig kulskruv, och detsamma gäller livslängd och styvhet.

Rullskruvarna finns i två utföranden, typ 1 och typ 2, för last i båda riktningarna eller i en riktning. Sortimentet omfattar diameter 32–100 mm med stigning 10–25 mm per varv. Lasterna går upp till 900 kN dynamiskt och 5 400 kN statiskt.

Vi har kulskruvar med integrerade kylkanaler för kylning med kylarvätska både i mutter och spindel. De finns för flertalet modeller från diameter 32 mm och uppåt.

Kylda kulskruvar används främst till höghastighetsmaskiner och verktygsmaskiner där man vill eliminera risken för uppvärmning och utvidgning, som orsakar försämrad precision och prestanda. HIWIN anger ett Dm-N-värde upp till 200 000 för utförandet.

Muttrar med kulkedja hör till våra slipade kulskruvar från HIWIN. Som tillval kan vi leverera muttrar med kulkedja, för sänkt ljudnivå och längre underhållsintervall.

Ett annat tillval är säkerhetsmutter, till exempel för vertikala applikationer med höga krav på personsäkerhet.

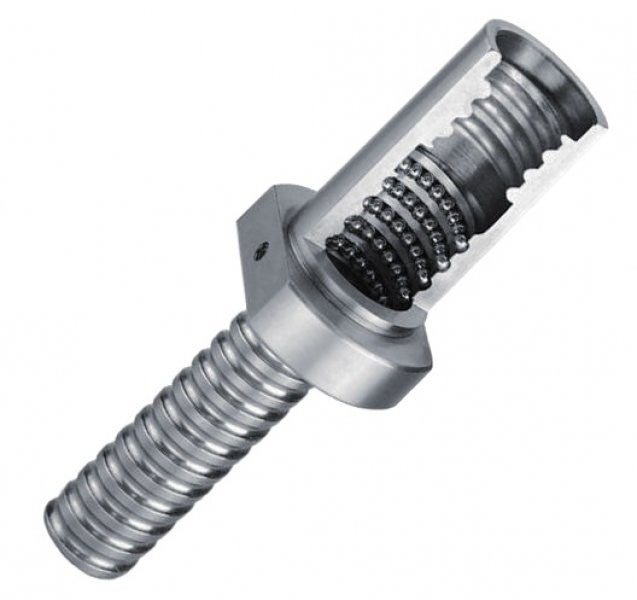

Säkerhetsmuttrar hör till våra slipade kulskruvar från HIWIN. Som tillval kan vi leverera muttrar med säkerhetsmutter, till exempel för vertikala applikationer med höga krav på personsäkerhet.

Ett annat tillval är muttrar med kulkedja, för sänkt ljudnivå och längre underhållsintervall.
