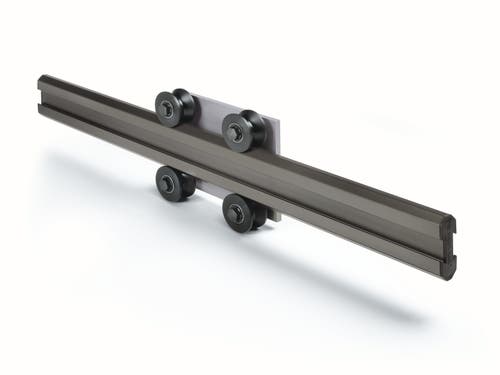

Speedy Rail

Speedy Rail finns i sju storlekar enligt katalogen. Sortimentet omfattar både enskilda rullar och rullboxar med två eller flera rullar.

Storlekar

Höjd och bredd skiljer sig mellan profilerna. Katalogen anger följande mått, höjd × bredd.

• Speedy Rail 35: 35 × 14 mm
• Speedy Rail C 48: 48 × 28 mm
• Speedy Rail Mini: 60 × 20 mm
• Speedy Rail Middle: 90 × 30 mm
• Speedy Rail Standard: 120 × 40 mm
• Speedy Rail Wide Body: 180 × 60 mm
• Speedy Rail Super Wide Body: 250 × 80 mm

Rullboxar

Alla rullboxar har centriska och excentriska tappar för snabb justering av kontakten mellan rullar och skena. Standard har två rullar, en centrisk och en excentrisk. Blindo Beam® har fyra eller åtta rullar och tre monteringsytor. Compact har två rullar och passar vid små frigångar och trånga utrymmen. Floating har fyra, sex eller fler rullar och tar upp mindre uppriktningsfel på skenor som monteras parvis. Stöd med V-rullar rekommenderas för lätta applikationer och trånga utrymmen.

Montage

Rullstöden monteras på ramen när skenan är rörlig och på vagnarna när skenan är fast. Vid beräkningen av systemet ska den högsta radiella last som varje rulle tål beaktas.
