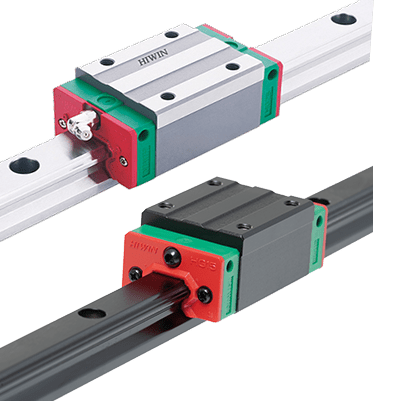

Skenstyrningar

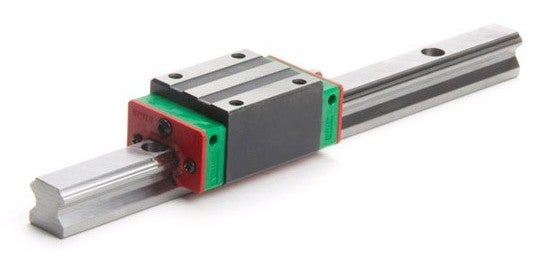

Skenstyrning HG är den vanligast förekommande serien av kulskenstyrning, i storlekar 15–65. Den har internationellt standardiserade huvuddimensioner och hög styvhet, och skenorna monteras ovanifrån eller underifrån.

Vagnarna finns som smal HGH av hög modell och som flänsad HGW med gängade hål, båda i storlek 15–65. QH-varianterna har kulkedja för tystare och jämnare gång och längre smörjintervall. Förspänningen är lätt eller medel och precisionsklassen C eller H.

HG finns även i korrosionsskyddat utförande. Vi säljer Hiwins skenstyrningar och hjälper er att hitta rätt utförande vid speciella behov, som svåra miljöer.

Skenstyrning CG är en kulskenstyrning med O-konfiguration (DB), vilket ger högre styvhet och högre momentupptagning. Därigenom lämpar den sig generellt bättre vid singelmontage. Serien finns i storlek 15–45.

CGW är en flänsad vagn med gängade hål för montering från ovan- eller undersidan. CGH är en smal vagn av hög modell. Skenan CGR-R monteras ovanifrån och kan förses med det rostfria täckbandet CG-CS. Vagnarna finns med förspänning lätt eller medel och i precisionsklass C eller H.

Vi säljer Hiwins skenstyrningar och hjälper er att välja rätt.

Skenstyrning MG är en miniatyrskenstyrning i storlek 2–15, med smal eller bred skena och kompakt byggmått. En kulhållare förhindrar kulorna från att falla ur vagnen, och serien är rostfri som standard.

MGN har smal vagn och smal skena, och MGW har bred vagn och bred skena i storlek 2–15. MG-EL är en integrerad smörjmodul som ger förlängt intervall mellan smörjningarna. Vagnarna har förspänning lätt och finns i precisionsklass C eller H.

Vi säljer Hiwins skenstyrningar och hjälper er att välja rätt.

Skenstyrning EG är en serie kulskenstyrningar med lägre bygghöjd i storlek 15–35, för kompaktare byggmått. Serien har högre absorptionsförmåga mot höjdfel i monteringsytan, och skenorna monteras ovanifrån eller underifrån.

EGH är en smal vagn i lågt utförande och EGW en flänsad vagn av låg modell med gängade hål. QEH och QEW har kulkedja för tystare och jämnare gång, och vagnarna har längre smörjintervall. Förspänningen är lätt eller medel och precisionsklassen C eller H.

Vi säljer Hiwins skenstyrningar och hjälper er att välja rätt.

Skenstyrning RG och UR är rullskenstyrningar i storlek 15–65. Vagnarna har rullkroppar i stället för kulor, vilket ger högre styvhet och passar där kraven är extra höga. Serien har internationellt standardiserade huvuddimensioner, och skenorna monteras ovanifrån eller underifrån.

RGH är en smal vagn i standardutförande och RGW en flänsad vagn med gängade hål. UR är en linjärstyrning av typen Ultra-Load Roller, med mycket högre dynamisk och statisk lastkapacitet. Förspänningen är medel som standard och precisionsklassen H eller P.

Serien finns i korrosionsskyddade material. Vi säljer Hiwins skenstyrningar och hjälper er att välja rätt.

Skenstyrning WE är en fyrradig låg skenstyrning med bred skena, i storlek 17–50. Tack vare cirkelbågsformad kontakt tål den fel i monteringsytan och ger ändå en jämn linjär rörelse.

Vagnarna finns i flänsat och fyrkantingt utförande, med förspänning lätt eller medel och i precisionsklass C eller H. Den dynamiska lasten spänner över 5,23–61,52 kN i serien. Underkategorierna är WEH och WEW, QWH och QWW samt WER-R och WER-T.

Vi säljer Hiwins skenstyrningar och hjälper er att välja rätt.

Fett och tillbehör för skenstyrning är tillbehör och tillval för Hiwins skenstyrningar, för att optimera och anpassa funktionen i applikationen. Fettet är smörjmedel optimerade för Hiwins skenstyrningar, och fettsprutor finns för de olika behållarstorlekarna.

Hiwins ändtätningar förhindrar att dammpartiklar, spånor eller vätska tränger in i spåren och håller fettet på plats. E2 smörjmodul ökar smörjintervallen avsevärt. Täcklocken håller monteringshålen fria från spånor och smuts och finns i plast, mässing och stål.

Vi säljer Hiwins skenstyrningar med tillbehör och hjälper er att välja rätt.
