Linjärenheter används för att förflytta och positionera föremål av olika slag med hjälp av skruvar, kuggremmar eller kuggstänger.
Kulskruvsdrivna linjärenheter används när kraven på positionerings- och repeternoggrannhet är höga. Ledarskruvsdrivna enheter, även kallade ställenheter, används främst vid intermittenta, långsamma rörelser. Remdrivna enheter klarar höga hastigheter och långa slaglängder, och kuggstångsenheter synkroniserar rörelser med elektrisk, hydraulisk eller pneumatisk drivning.
Vårt utbud från Hiwin, Rose+Krieger och Leantechnik spänner från små, kompakta linjärenheter för inbyggnad i analys- och mätinstrument till stora portaler för hantering och internautomation.
Intresserad av dessa produkter?
Kontakta Aratron för pris, offert eller mer information.
Kulskruvsdrivna linjärenheter används då kraven på positioneringsnoggrannhet och repeternoggrannhet är höga. De används med servo- eller stegmotorer och givare.

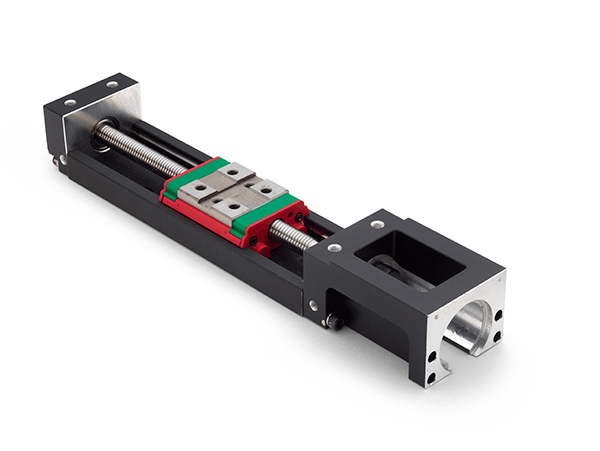

Lagringen varierar mellan serierna, bland annat glidlagring, löprullar och kulbussningar. KK, som även kallas Minislide eller Electric slide, finns i åtta storlekar 30–130. HM-S och HT-S har repeterbarhet ±0,02 mm, och HT-S har integrerade dubbla styrningar. PLS II klarar slaglängder upp till 3 788 mm.
Ledarskruvsdrivna linjärenheter, som även kallas ställenheter, används främst vid intermittenta, långsamma rörelser. Typiska användningsområden är formatomställningar, fixturer och labbutrustningar.
Serierna skiljer sig i storlek, slaglängd och maxkraft. EPX finns i sex storlekar från Ø18 till Ø80 mm och klarar max 9 100 N. RK Compact är den noggrannaste enheten med ledarskruv, och Duo Line S har slaglängder upp till 2 924 mm.
De flesta enheterna finns med en eller två höger- eller vänstergängade skruvar.
Remdrivna linjärenheter, med kuggremsdrivning, används för hanterings- och positioneringsapplikationer med höga hastigheter och/eller långa slaglängder. De klarar hastigheter upp till 10 m/s och repeternoggrannhet ner till 0,05 mm.
HM-B är en kompakt och flexibel enhet med profilbredd 40–120 mm. HT-B har integrerade dubbla styrningar. I HC-B förblir drivblocket stationärt medan den lätta fribäraren rör sig, och enheten är avsedd för vertikala applikationer.
Alla tre är avsedda för applikationer som kräver hög dynamik och höga hastigheter.
