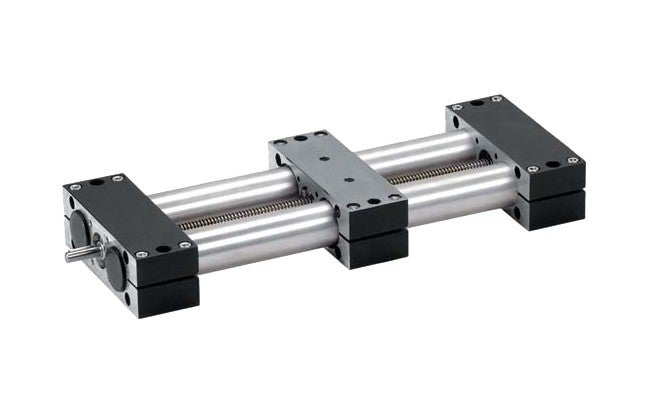

Ledarskruvsdrivna linjärenheter

RK light unit är en linjärenhet från RK Rose+Krieger där en skruv omvandlar en roterande rörelse till en linjär rörelse hos vagnen. RK light unit hör till de ledarskruvsdrivna linjärenheterna, som även kallas ställenheter.

RK light unit finns i en storlek, Ø30 mm, med slaglängd upp till 920 mm. Den klarar max 1 210 N. Skruven är en trapetsskruv Tr 14x3 med höger- eller vänstergänga, och vagnen beställs separat.

E/AE från RK Rose+Krieger är linjärenheter i rörsystem som drivs med trapetsskruv. E/AE hör till de ledarskruvsdrivna linjärenheterna, som även kallas ställenheter.

E/AE finns i sex storlekar från Ø18 till Ø80 mm och med slaglängder upp till 2 600 mm. Den klarar max 5 650 N. Trapetsskruven är självhämmande, och positioneringsnoggrannheten är ±0,2 mm per 300 mm slag. I AE består grundenheten av ett ståndrör med ett klämbart styrrör, och utskjutningen sker med en skruv.

EP är en linjärenhet i rörsystem från RK Rose+Krieger, som drivs med trapetsskruv. EP hör till de ledarskruvsdrivna linjärenheterna, som även kallas ställenheter.

EP finns i sex storlekar från Ø18 till Ø80 mm och med slaglängder upp till 2 600 mm. Den klarar max 8 000 N. Storlek 30 och 40 finns i den nya generationen EP-II, med glidstyrning och repeternoggrannhet ±0,1 mm. Systerserien EPX klarar max 9 100 N.

EPX är en linjärenhet i rörsystem från RK Rose+Krieger, som drivs med trapetsskruv. EPX hör till de ledarskruvsdrivna linjärenheterna, som även kallas ställenheter.

EPX finns i sex storlekar från Ø18 till Ø80 mm och med slaglängder upp till 2 340 mm. Den klarar max 9 100 N. Trapetsskruven går från Tr 10x2 i storlek 18 till Tr 32x6 i storlek 80.

PLM II är en linjärenhet från RK Rose+Krieger. PLM II hör till de ledarskruvsdrivna linjärenheterna, som även kallas ställenheter.

PLM II finns i två storlekar, 20×20 och 20×40 mm, och med slaglängder upp till 855 mm. Den klarar max 110 N. Med förbindningsplattor kan två enheter kopplas ihop till ett tvåaxligt system.

RK Compact från RK Rose+Krieger är den noggrannaste enheten med ledarskruv. RK Compact hör till de ledarskruvsdrivna linjärenheterna, som även kallas ställenheter.

RK Compact finns i fyra storlekar från 30 till 120 mm och med slaglängder upp till 400 mm. Den klarar max 1 150 N. Två parallella styraxlar bildar tillsammans med en särskild styrprofil enhetens stomme. Vredet har en nonieskala med 0,05 mm delning.

EV/AV är en linjärenhet ur quad®-programmet från RK Rose+Krieger, där en trapetsskruv med mutter omvandlar en roterande rörelse till en linjär. EV/AV hör till de ledarskruvsdrivna linjärenheterna, som även kallas ställenheter.

EV/AV finns i fem storlekar från 30 till 80 mm och med slaglängder upp till 2 745 mm. Den klarar max 6 000 N. Styrprofilen är en fyrkantsprofil med prismastyrningar på sidorna, och vagnen löper med ett glidstycke som kan ställas in spelfritt.

PLS II är en profillinjärenhet från RK Rose+Krieger, med trapetsskruv eller kulskruv. PLS II hör till de ledarskruvsdrivna linjärenheterna, som även kallas ställenheter.

PLS II finns i fem storlekar från 30 till 80 mm och med slaglängder upp till 2 916 mm. Den klarar max 2 550 N. Med trapetsskruv är positioneringsnoggrannheten ±0,1 mm per 300 mm slag.

Duo Line S är en ledarskruvsdriven linjärenhet från RK Rose+Krieger. En skruv omvandlar en roterande rörelse till en linjär positioneringsrörelse hos vagnen, och ett täckband skyddar styrprofilens övre öppning mot smuts.

Duo Line S finns i fyra storlekar från 50 till 120×80 mm och med slaglängder upp till 2 924 mm. Den klarar max 6 000 N. Styrningen är en kulskenstyrning, och i storlek 120×80 finns även löprullsstyrning.
