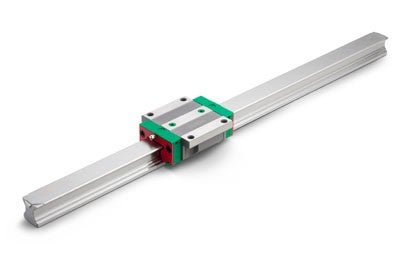

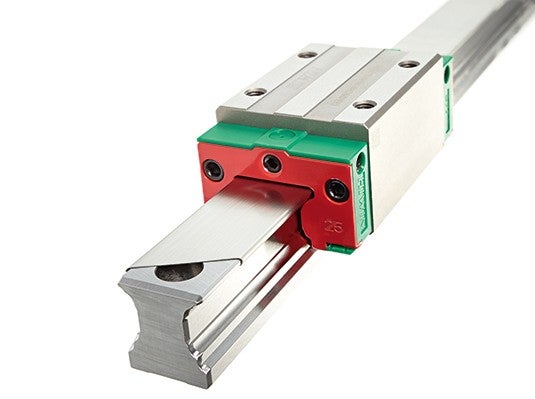

Skenstyrning CG är en kulskenstyrning med O-konfiguration (DB), vilket ger högre styvhet och högre momentupptagning. Därigenom lämpar den sig generellt bättre vid singelmontage. Serien finns i storlek 15–45.
CGW är en flänsad vagn med gängade hål för montering från ovan- eller undersidan. CGH är en smal vagn av hög modell. Skenan CGR-R monteras ovanifrån och kan förses med det rostfria täckbandet CG-CS. Vagnarna finns med förspänning lätt eller medel och i precisionsklass C eller H.
Vi säljer Hiwins skenstyrningar och hjälper er att välja rätt.
CGW är en flänsad vagn med gängade hål för montering från ovan- eller undersidan. Den hör till skenstyrning CG, en kulskenstyrning med O-konfiguration, och finns i storlekar 15–45.
CGW-CC och CGW-HC har sex monteringshål. CC är för tung last HC för mycket tung last. Enligt Hiwin kan båda typerna monteras ovanifrån eller underifrån. Förspänningen är lätt eller medel och precisionsklassen C eller H.
Vi säljer Hiwins vagn CGW och hjälper er att välja rätt storlek och utförande.
CGH är en smal vagn av hög modell. Den hör till skenstyrning CG, en kulskenstyrning med O-konfiguration, och finns i storlekar 15–45.
CGH finns som CGH-CA för tung last och CGH-HA för mycket tung last. Förspänningen är lätt eller medel och precisionsklassen C eller H.
Vi säljer Hiwins vagn CGH och hjälper er att välja rätt storlek och utförande.
CGR-R är en skena med genomgående hål för montering ovanifrån, och den passar samtliga CG-vagnar. Skenan hör till skenstyrning CG, en kulskenstyrning med O-konfiguration.
CGR-R finns i storlek 15–45 och levereras inklusive plastpluggar. Till skenan finns det rostfria täckbandet CG-CS, och för montering underifrån finns CGR-T med gängade hål.
Vi säljer skenan CGR-R från Hiwin och hjälper er att välja rätt storlek.
CGR-T är en skena med gängade hål för montering underifrån. Skenan hör till skenstyrning CG, en kulskenstyrning med O-konfiguration.
CGR-T passar samtliga CG-vagnar och finns i storlek 15–45. Gängan i monteringshålen är M5 i storlek 15 och M12 i storlek 45. För montering ovanifrån finns CGR-R, med genomgående hål.
Vi säljer skenan CGR-T från Hiwin och hjälper er att välja rätt storlek.

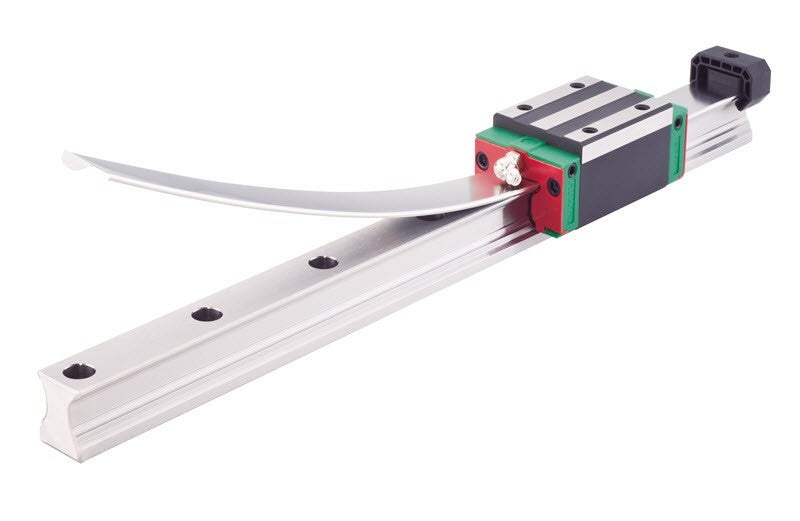

CG-CS täckband är ett rostfritt täckband för montering på CGR-R-skenor. Täckbandet hör till skenstyrning CG, en kulskenstyrning med O-konfiguration.
Täckbandet levereras tillkapat i beställd längd. CGR-R är en skena med genomgående hål för montering ovanifrån och passar samtliga CG-vagnar.
Vi säljer CG-CS täckband från Hiwin och hjälper er att välja rätt.

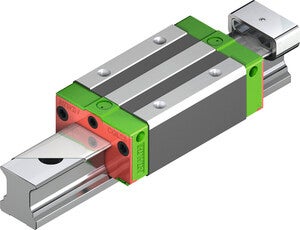

CGL är en smal vagn i lågt utförande. Den hör till skenstyrning CG, en kulskenstyrning med O-konfiguration, och finns i storlek 15–45.
CGL finns som CGL-CA för tung last och CGL-HA för mycket tung last. Förspänningen är lätt eller medel och precisionsklassen C eller H. Den dynamiska lasten ligger på 14,7–125,3 kN i sortimentet, och den statiska på 23,47–191,85 kN.
Vi säljer Hiwins vagn CGL och hjälper er att välja rätt storlek och utförande.
H|Height
W|Width
L|Length
Cdyn|Dynamic load rating
Art.nr | Beskrivning | ||
|---|---|---|---|
CGH20CAZ0C | 1041580 | Skenstyrningsvagn CGH storlek 20, hög, lätt förspänning, precisionsklass C | Ja |
CGH20HAZ0C | 1041581 | Skenstyrningsvagn CGH storlek 20, hög, lång, lätt förspänning, precisionsklass C | - |
CGH25CAZ0C | 1041582 | Skenstyrningsvagn CGH storlek 25, hög, lätt förspänning, precisionsklass C | Ja |
CGH25HAZ0C | 1041583 | Skenstyrningsvagn CGH storlek 25, hög, lång, lätt förspänning, precisionsklass C | Ja |
CGH30CAZ0C | 1041584 | Skenstyrningsvagn CGH storlek 30, hög, lätt förspänning, precisionsklass C | - |
CGH30HAZ0C | 1041585 | Skenstyrningsvagn CGH storlek 30, hög, lång, lätt förspänning, precisionsklass C | - |
CGH35CAZ0C | 1041586 | Skenstyrningsvagn CGH storlek 35, hög, lätt förspänning, precisionsklass C | Ja |
CGH35HAZ0C | 1041587 | Skenstyrningsvagn CGH storlek 35, hög, lång, lätt förspänning, precisionsklass C | - |
CGW20CCZ0C | 1041588 | Skenstyrningsvagn CGW storlek 20, flänsad, lätt förspänning, precisionsklass C | Ja |
CGW20HCZ0C | 1041589 | Skenstyrningsvagn CGW storlek 20, flänsad, lång, lätt förspänning, precisionsklass | Ja |
CGW25CCZ0C | 1041590 | Skenstyrningsvagn CGW storlek 25, flänsad, lätt förspänning, precisionsklass C | Ja |
CGW25HCZ0C | 1041591 | Skenstyrningsvagn CGW storlek 25, flänsad, lång, lätt förspänning, precisionsklass | Ja |
CGW30CCZ0C | 1041592 | Skenstyrningsvagn CGW storlek 30, flänsad, lätt förspänning, precisionsklass C | Ja |
CGW30HCZ0C | 1041593 | Skenstyrningsvagn CGW storlek 30, flänsad, lång, lätt förspänning, precisionsklass | Ja |
CGW35CCZ0C | 1041594 | Skenstyrningsvagn CGW storlek 35, flänsad, lätt förspänning, precisionsklass C | Ja |
CGW35HCZ0C | 1041595 | Skenstyrningsvagn CGW storlek 35, flänsad, lång, lätt förspänning, precisionsklass | Ja |
CGR20RC | 1041596 | Skena, storlek 20, C-klass, för montering ovanifrån | Ja |
CGR20TC | 1041597 | Skena, storlek 20, C-klass, för montering underifrån | Ja |
CGR25RC | 1041598 | Skena, storlek 25, C-klass, för montering ovanifrån | Ja |
CGR25TC | 1041599 | Skena, storlek 25, C-klass, för montering underifrån | Ja |
CGR30RC | 1041600 | Skena, storlek 30, C-klass, för montering ovanifrån | Ja |
CGR30TC | 1041601 | Skena, storlek 30, C-klass, för montering underifrån | Ja |
CGR35RC | 1041602 | Skena, storlek 35, C-klass, för montering ovanifrån | Ja |
CGR35TC | 1041603 | Skena, storlek 35, C-klass, för montering underifrån | Ja |
CGW15CCZAH | 1045880 | Skenstyrningsvagn CGW storlek 15, flänsad, medel förspänning, precisionsklass H | - |
CGR25RC-HICOATING-HCO | 1047441 | Skena C-Klass Ytbehandlad Med Hicoating HCO | Ja |
CGH15CAZ0H | 1081751 | Skenstyrningsvagn CGH storlek 15, hög, lätt förspänning, precisionsklass H | - |
CGW45HCZAH | 1084940 | Skenstyrningsvagn CGW storlek 45, flänsad, lång, medel förspänning, precisionsklas | - |
CGH25CAZAH | 1084968 | Skenstyrningsvagn CGH storlek 25, hög, medel förspänning, precisionsklass H | - |
CGW20HCZAH | 1084990 | Skenstyrningsvagn CGW storlek 20, flänsad, lång, medel förspänning, precisionsklas | - |
CGW35CCZ0H | 1085474 | Skenstyrningsvagn CGW storlek 35, flänsad, lätt förspänning, precisionsklass H | - |
CGH15CAZAH | 1085810 | Skenstyrningsvagn CGH storlek 15, hög, medel förspänning, precisionsklass H | - |
CGL15CAZ0H | 1086017 | Skenstyrningsvagn CGL storlek 15, låg, lätt förspänning, precisionsklass H | - |
CGL15CAZAH | 1086295 | Skenstyrningsvagn CGL storlek 15, låg, medel förspänning, precisionsklass H | - |
CGL30CAZAH | 1086333 | Skenstyrningsvagn CGL storlek 30, låg, medel förspänning, precisionsklass H | - |
CGW20CCZ0H | 1086430 | Skenstyrningsvagn CGW storlek 20, flänsad, lätt förspänning, precisionsklass H | - |
CGH45CAZ0C | 1087181 | Skenstyrningsvagn CGH storlek 45, hög, lätt förspänning, precisionsklass C | - |
CGH45HAZ0H | 1087182 | Skenstyrningsvagn CGH storlek 45, hög, lång, lätt förspänning, precisionsklass H | - |
CGL15CAZ0H | 1087183 | Vagn … | - |
CGL25CAZ0H | 1087184 | Vagn … | - |
CGL25HAZ0H | 1087185 | Skenstyrningsvagn CGL storlek 25, låg, lång, lätt förspänning, precisionsklass H | - |
CGL30CAZ0H | 1087186 | Skenstyrningsvagn CGL storlek 30, låg, lätt förspänning, precisionsklass H | - |
CGL30HAZ0H | 1087187 | Skenstyrningsvagn CGL storlek 30, låg, lång, lätt förspänning, precisionsklass H | - |
CGL35CAZ0H | 1087188 | Skenstyrningsvagn CGL storlek 35, låg, lätt förspänning, precisionsklass H | - |
CGL35HAZ0H | 1087189 | Skenstyrningsvagn CGL storlek 35, låg, lång, lätt förspänning, precisionsklass H | - |
CGL45CAZ0H | 1087190 | Skenstyrningsvagn CGL storlek 45, låg, lätt förspänning, precisionsklass H | - |
CGL45HAZ0H | 1087191 | Skenstyrningsvagn CGL storlek 45, låg, lång, lätt förspänning, precisionsklass H | - |
CGW45CCZ0C | 1087192 | Skenstyrningsvagn CGW storlek 45, flänsad, lätt förspänning, precisionsklass C | - |
CGW45HCZ0C | 1087193 | Skenstyrningsvagn CGW storlek 45, flänsad, lång, lätt förspänning, precisionsklass | - |
CGR15RC | 1087318 | Skena, storlek 15, C-klass, för montering ovanifrån | - |
