Skenstyrning - RG och UR

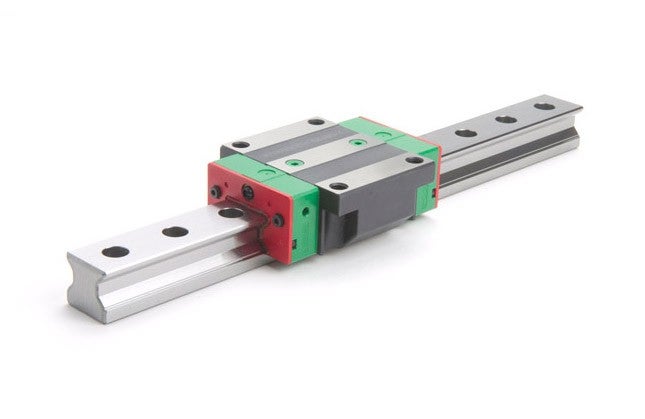

RGW är en flänsad vagn med gängade hål för montering från ovan- eller undersidan. RGW finns i storlekarna 15–65 och hör till skenstyrning RG, som är rullskenstyrningar.

Vagnen finns som RGW-CC för tung last och RGW-HC för mycket tung last. Sortimentet har förspänning medel som standard och precisionsklass H eller P. Den dynamiska lasten är 11,3–275,3 kN och den statiska 24–572,7 kN. I samma serie är RGH en smal vagn i standardutförande.

Vi säljer Hiwins skenstyrningar och hjälper er att välja rätt storlek.

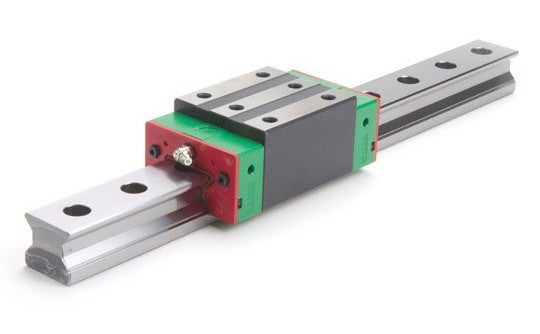

RGH är en smal vagn i standardutförande och finns i storlekarna 15–65. RGH hör till skenstyrning RG, som är rullskenstyrningar.

Vagnen finns som RGH-CA för tung last och RGH-HA för mycket tung last. Sortimentet har förspänning medel som standard och precisionsklass H eller P. Den dynamiska lasten är 11,3–275,3 kN och den statiska 24–572,7 kN. I samma serie är RGW en flänsad vagn.

Vi säljer Hiwins skenstyrningar och hjälper er att välja rätt storlek.

QRW är en flänsad vagn i Hiwins QR-serie, som är en rullskenstyrning med rullkedja. QRW hör till skenstyrning RG och UR och finns i storlekarna 20–45.

Sortimentet har 34 produkter, med förspänning medel och precisionsklass H eller P. Den dynamiska lasten är 38,5–150,8 kN och den statiska 54,4–208,6 kN. Enligt Hiwin passar den flänsade typen för höga momentlaster, och QRH är en vagn av kvadratisk typ i samma serie.

Vi säljer Hiwins skenstyrningar och hjälper er att välja rätt storlek.

QRH är en vagn av kvadratisk typ i Hiwins QR-serie, som är en rullskenstyrning med rullkedja. QRH hör till skenstyrning RG och UR och finns i storlekarna 20–45.

Sortimentet med rullkedja finns i storlek 20-45, med förspänning medel och precisionsklass H eller P. Den dynamiska lasten är 38,5–150,8 kN och den statiska 54,4–208,6 kN. I samma serie är QRW en flänsad vagn.

Vi säljer Hiwins skenstyrningar och hjälper er att välja rätt storlek.

RGR-R är en skena med genomgående hål, och den levereras med plastpluggar. RGR-R passar samtliga RG-vagnar och hör till skenstyrning RG och UR, som är rullskenstyrningar.

RGR-R finns i storlekarna 15–65. Hålavståndet är 30 mm i storlek 15 och 75 mm i storlek 65, och maxlängden är 4 000 mm i alla storlekar. För montering underifrån finns RGR-T, med gängade hål.

Vi säljer Hiwins skenor och hjälper er att välja rätt storlek och längd.

RGR-T är en skena med gängade hål för montering underifrån, och den passar samtliga RG-vagnar. RGR-T hör till skenstyrning RG, som är rullskenstyrningar.

RGR-T finns i storlekarna 15–65. Gängan är M5 i storlek 15 och M20 i storlek 65, och skenan är 15 respektive 63 mm bred. För montering med genomgående hål finns RGR-R, som levereras med plastpluggar.

Vi säljer RGR-T från Hiwin och hjälper er att välja rätt storlek.

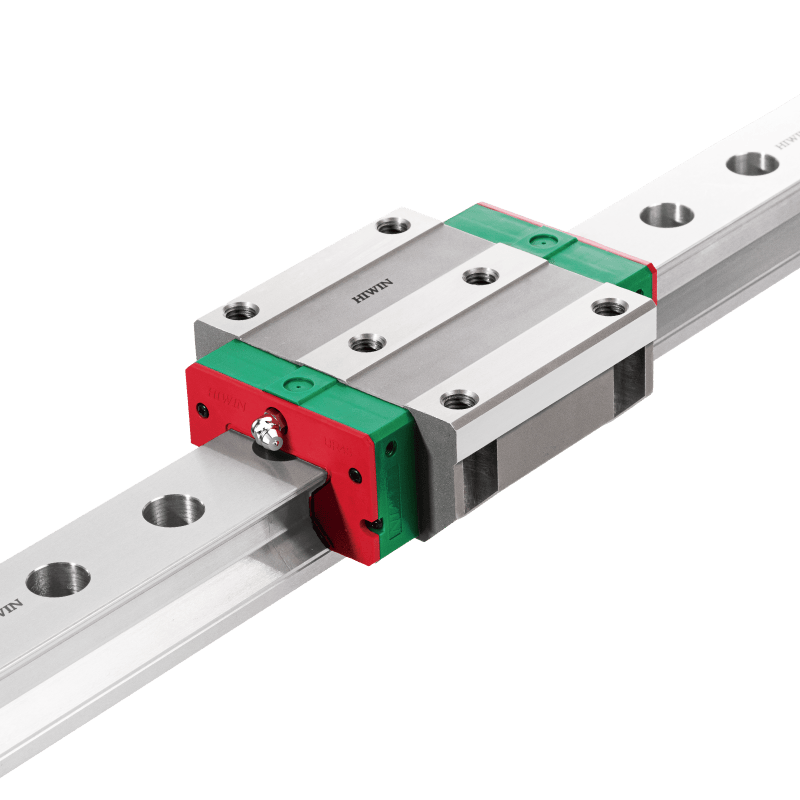

UR är en linjärstyrning av typen Ultra-Load Roller. Den erbjuder mycket högre dynamisk och statisk lastkapacitet, förbättrad styvhet och längre livslängd tack vare optimerad rullbana och smörjdesign.

Serien finns i storlekarna 45 och 55, med vagn av kvadratisk typ URH eller flänsad vagn URW. Båda finns för tung last och för mycket tung last. Den dynamiska lasten är 110,4–134,8 kN i storlek 45 och 144–185,5 kN i storlek 55.

Vi säljer UR från Hiwin och hjälper er att välja rätt storlek och vagn.

E2 smörjmodul är en självsmörjande sats till skenstyrningens vagn, med en utbytbar oljebehållare utanför vagnen. Den finns för de flesta vagnarna i skenstyrning RG, i storlekarna 15–65.

Smörjaren sitter utanpå vagnens gavel och ändtätning. Oljan går från behållaren till smörjaren och smörjer skenans spår. En oljeledare med tredimensionell struktur gör att kapillärkraften fungerar oavsett hur vagnen är monterad. Behållaren kan sättas i eller tas bort även när skenstyrningen sitter i maskinen.

Vi säljer E2 smörjmodul från Hiwin och hjälper er att välja rätt storlek.
