Rullade Kulskruvar

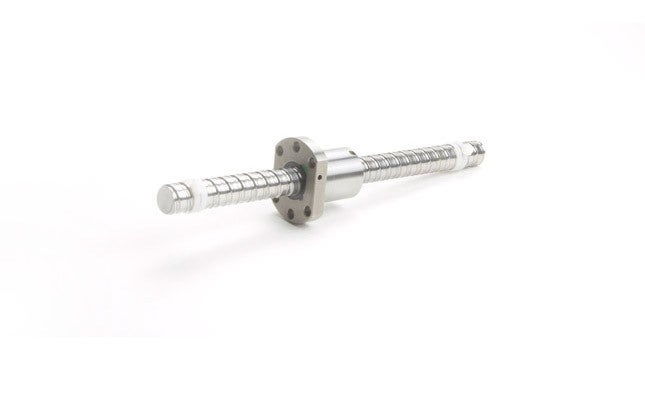

Våra lagerförda rullade kulskruvar med flänsade muttrar (FSI/FSC) följer DIN 69051 och finns både höger- och vänstergängade. Kulskruvarna kommer från HIWIN.

Högergängade lagerförs i diameter 16–50 mm med stigning 5–40 mm, och vänstergängade i diameter 20, 32 och 40 mm med stigning 5 mm. Noggrannhetsklassen är C7 (0,05/300 mm) avseende stigningsnoggrannhet. Mutterspelet är högst 0,02 mm till 0,07 mm beroende på storlek. R32-10K5-FSC-NW finns även med säkerhetsmutter.

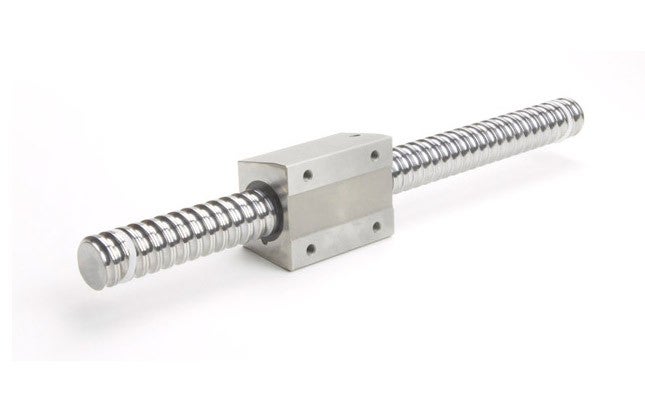

Vårt lagersortiment omfattar rullade kulskruvar med fyrkantsmuttrar (SSV) för enkel och kompakt montering. De lagerförs i diameter 16–32 mm med stigning 5 eller 10 mm, och kulskruvarna kommer från HIWIN. Noggrannhetsklassen är C7 (0,05/300 mm) avseende stigningsnoggrannhet.

Sortimentet omfattar fem modeller, från R16-05B1-SSV till R32-10B2-SSV. Den statiska lasten är 12 260 N för R16-05B1-SSV och 103 450 N för R32-10B2-SSV.

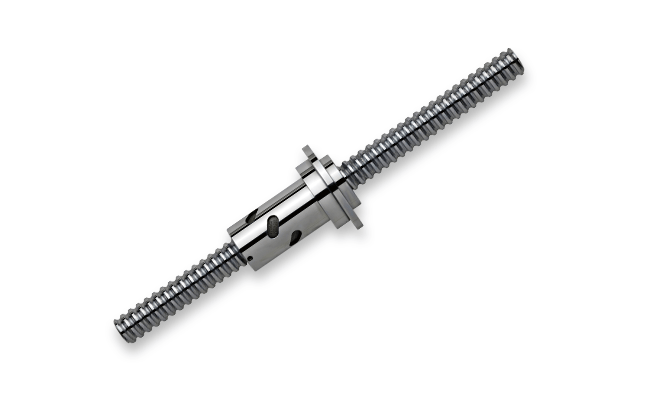

Här finns övriga modeller av rullade kulskruvar från HIWIN. Vårt övriga sortiment av kulskruvar omfattar diameter 6–80 mm och stigning 1–63 mm.

Muttrarna är cylindriska, flänsade eller fyrkantiga i många utföranden, ner till noggrannhetsklass C5 (0,023/300 mm). Spelet kan anpassas, eller muttern förspännas. Flertalet modeller går att få i vänstergängat utförande, eller med hårdförkromning för att öka rostskyddet.

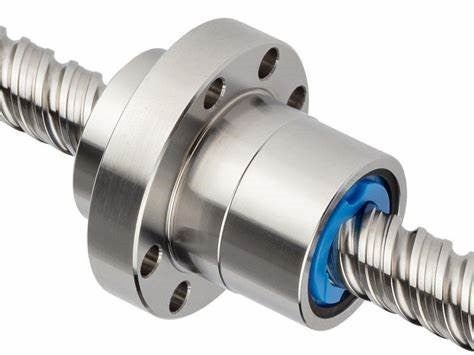

Carry miniatyrkulskruv från Eichenberger är en slitagefri kulskruv för applikationer som behöver flytta stora laster med låg energiförbrukning. Skruven är kallformad, och materialets styrka ökar kraftigt genom kallformningen.

Kallformningen ger höga stigningsvinklar, med gängstigningar upp till större än diametern (p>d). Det ger medelhög till hög hastighet, och verkningsgraden är över 0,9. Carry passar för höga statiska och dynamiska laster. Friktionen är låg, och skruven går utan stick-slip.

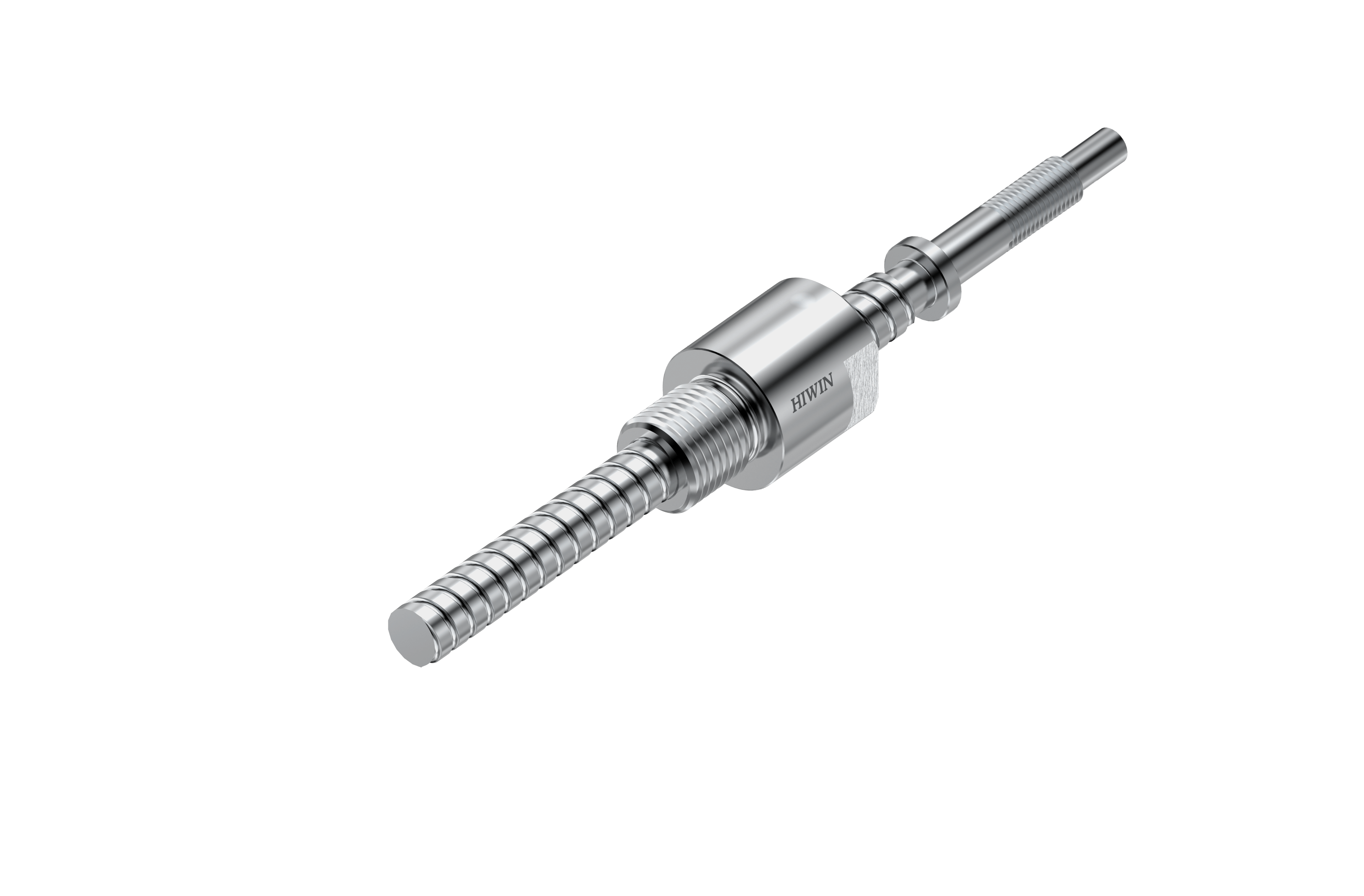

HIWIN miniatyrkulskruvar i MBS-serien följer ISO 3408-2 och är enkla att integrera utan specialdesign. De är gjorda för kompakta enheter inom bland annat medicinska instrument, halvledare och robotik.

Den interna cirkulationen ger en mindre mutter och högre effektivitet, medan den flänsade axeländen ger stabil och exakt montering. Serien finns i sex diametrar (4–12 mm) och i precisionsklasserna C6 och C7. Den klarar hastigheter upp till 3 000 rpm, och rostfritt utförande finns för krävande miljöer.
