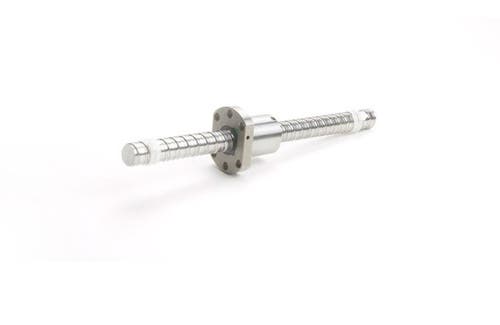

Lagerförda rullade kulskruvar med flänsade muttrar enl. DIN standard

Lagerförda rullade kulskruvar med flänsade muttrar från HIWIN har muttrar av typen FSI eller FSC. De högergängade FSC-muttrarna har som standard NW-avstrykare, med en gummiavstrykare i båda ändar.

Beteckning och återföring

Beteckningen anger gängriktning, diameter, stigning, typ av återföring och antal kulbanor, till exempel R32-10K5-FSC-NW. K står för kassettåterföring och T för intern återföring.

Last per modell

Den dynamiska lasten är 8 100 N för R16-05T3-FSI-NW och 33 000 N för R32-10K5-FSC-NW. Bland de vänstergängade har L20-05K3-FSC-SH 12 800 N och L40-05K6-FSC-SH 32 200 N.

Smörjning

För standardapplikationer, upp till 15 % av den dynamiska lasten och –10 till 80 °C, rekommenderas bland annat HIWIN G05. För tyngre drift, upp till 50 % av den dynamiska lasten, rekommenderas bland annat HIWIN G01. Fett med fasta partiklar som grafit eller MoS2 får inte användas.
