Linjärmotorenheter

Leverantörer
Hiwin Aratron

Linjärmotorenhet - LMSSA

HIWIN LMSSA är en ny generation mycket prisvärda linjärmotorenheter i jämförelse med linjärenheter som har mekaniska transmissioner med kulskruv-, kuggrem- eller kuggstångsdrift.

LMSSA finns i utföranden med 2st typer av linjärmotorer där man antingen kan välja motor med järnkärna för högre matningskrafter eller motor utan järnkärna. SSA Linjärmotorenheter har standardiserade slaglängder upp till 1200mm med mycket kort leveranstid.

Max slaglängd är 2,7m. SSA kan levereras med flera drivmotorer på samma axel.

LMSSA Linjärmotorenheter levereras normalt som ett komplett system inklusive servodriver och 3m flexibel kabel.

LMSSA är ett prisvärt alternativ till traditionella linjärenheter med mekanisk transmissioner med mycket lägre totalkostnader ”TCO” över produktens hela livslängd.

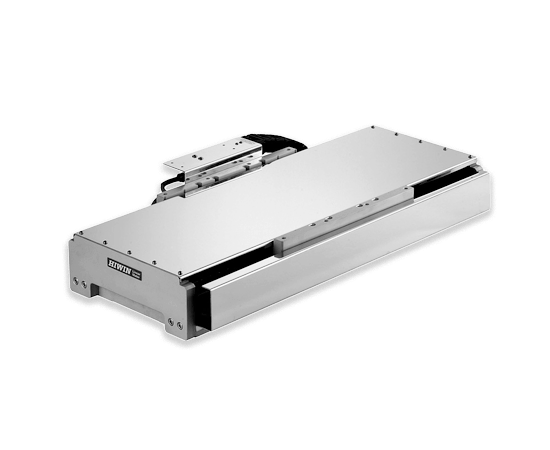

Linjärmotorenhet - LMX1E-C

Linjärmotorenhet LMX1E-C är kompletta moduler som har inbyggd linjärmotortyp med järnfri kärna samt linjärlager, mätskala och kablage mm. Lämpliga för applikationer som kräver en hög dynamic och (eller) hög noggrannhet. De kännetecknas av en låg inbyggnad och är helt utan “cogging effect”. Slaglängden mätes via optiska- eller magnetiska enkoders som antingen är inkrementella eller absoluta beroende på behovet. Kan levereras i längder upp till 4000mm.

Typiska egenskaper

  • Max. acceleration 100 m/s2 (utan hänsyn tagen till last)
  • Max. hastigighet 5 m/s (utan hänsyn tagen till last)
  • Längder up to 4,000 mm
  • Max matningskraft 580 N
  • Ingen “cogging effect från motor
  • Flera åkvagnar (forcers) möjliga på samma linjärenhet
  • Enkoder optioner: optisk eller magnetisk, inkrementell eller absolut

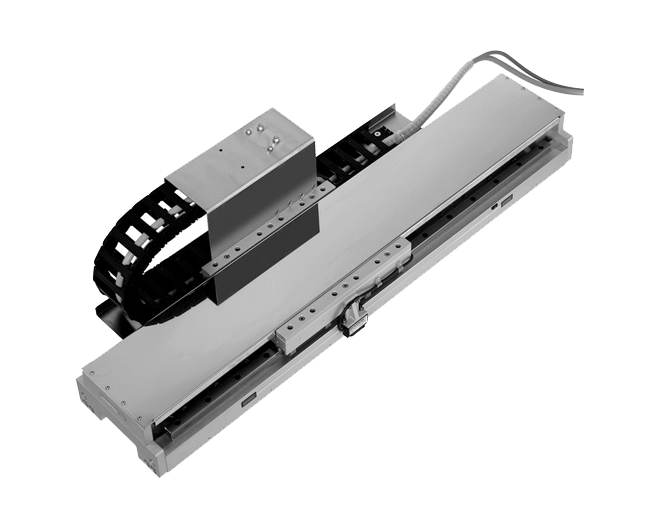

Linjärmotorenhet - LMX1L-S

Linjärmotorenhet LMX1L-S är kompletta moduler med inbyggd linjärmotortyp med järnkärna samt linjärlager, mätskala och kablage. De kännetecknas av en kompakt design med höga matningskrafter och kan levereras i längder upp till 4000mm.

Typiska egenskaper

  • Max. acceleration 50 m/s2 (utan hänsyn tagen till last)
  • Max. hastigighet 4 m/s (utan hänsyn tagen till last)
  • Längder up to 4,000 mm
  • Max matningskraft 2850 N
  • Minimal “cogging effect från motor
  • Flera åkvagnar (forcers) möjliga på samma linjärenhet
  • Enkoder optioner: optisk eller magnetisk, inkrementell eller absolut

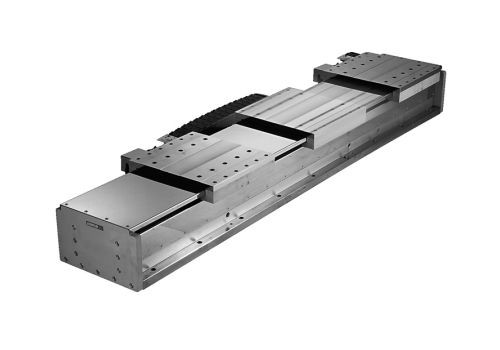

Linjärmotorenhet - LMX1L-SC

Linjärmotorenhet LMX1L-SC är kompletta moduler med inbyggd linjärmotortyp med järnkärna samt linjärlager, mätskala och kablage. Genom den speciella konstruktionen med forcer mellan dubbla statorer elimineras även dragningskrafterna på inbyggda linjärlager. Utmärkt för höga matningskrafter och kan levereras i längder upp till 4000mm.

Typiska egenskaper

  • Max. acceleration 50 m/s2 (utan hänsyn tagen till last)
  • Max. hastigighet 4 m/s (utan hänsyn tagen till last)
  • Längder up to 4,000 mm
  • Max matningskraft 2850 N
  • Minimal “cogging effect från motor
  • Flera åkvagnar (forcers) möjliga på samma linjärenhet
  • Enkoder optioner: optisk eller magnetisk, inkrementell eller absolut
